材料高溫環境電磁參數測試解決方案
-
方案概述
材料高溫環境電磁參數測試係統測試頻率範圍可達1GHz～500GHz，部分最高測試溫度達1600℃，可實現高溫環境下材料複介電常數、複磁導率、反射率等參數測試。係統由矢量網絡分析儀、加熱設備、高溫測試夾具、係統軟件等組成，根據用戶不同頻率、材料類型測試需求，可選用多種不同測試夾具進行測試。
-
-
功能特點
-
主要特點
l 控溫精度高
l 測試精度高
l 操作方便、安全
-
高溫諧振腔測試方法
高溫諧振腔法適用於1GHz~110GHz頻段，其中，適用於開式腔法的被測件需加工成片狀放置在平麵鏡，適用於微擾法的被測件需加工成矩形條或圓柱狀條放置在夾具內部，加熱至設定溫度後，利用矢網測試高溫狀態下加載待測試樣品的腔體數據及空腔數據，準確快速計算出樣品高溫下的介電常數和損耗，通過對測試夾具優化設計，使係統具備測試速度快、準確度高等特點。
-
高溫波導傳輸線測試方法
該方法適用於2.6GHz~40GHz頻段，將被測件加工成矩形塊狀放置在夾具內部，隨後利用校準件按係統提示完成雙端口校準，最後加載待測試樣品的夾具進行安裝定位，通過軟件設定可滿足不同溫度下材料電磁參數的獲取。
-

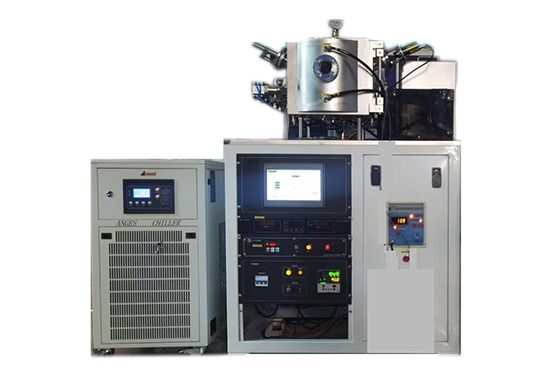

波導傳輸法加熱設備
1) 該加熱裝置適用於2.6GHz~40GHz頻段範圍內對矩形塊狀材料加熱
2) 工作溫度範圍為室溫～1200℃，控溫穩定度：±2℃
3) 具備真空環境以及水冷保護裝置，外部測試裝置及人員不受高溫影響，加熱均勻，被加熱樣品一致性、重現性好
-

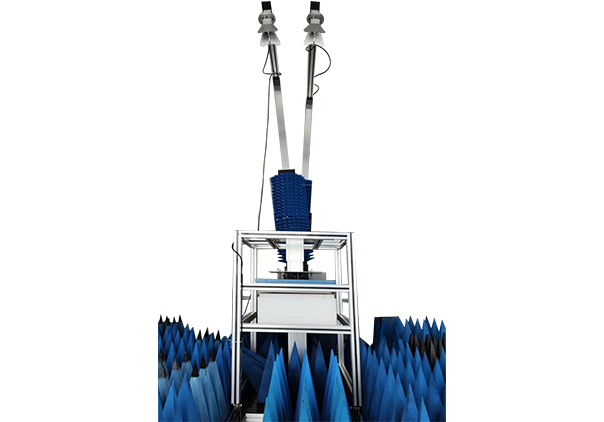

弓形框高溫反射率測試方法
該方法適用於1GHz~500GHz頻段，被測件為平板狀，加熱平台具備透波罩型保溫功能，通過軟件可實現不同溫度下材料反射率的獲取。
-
弓形框法加熱設備
1) 功率4kW
2) 工作溫度RT~1000℃
3) 溫度均勻性+/- 20℃
-
係統軟件
材料高溫環境電磁參數測試係統軟件具備波導傳輸線法、諧振腔法、弓形框法測試功能，通過上位機對溫控設備遠程控製功能，可實現被測樣品在不同溫度下的電磁參數測試。
測試方法選擇功能
根據選用的測試方法的不同，會進行相應方法的測試參數設置及校準提示。
電磁參數計算功能
根據校準後的S參數計算被測材料的介電常數、磁導率、及電、磁損耗角正切等電磁參數，同時具備非磁性材料測試功能，具備電磁參數反演反射率功能。
電磁參數顯示功能
表格顯示介電常數及損耗角正切等參數。
測量結果保存功能
將測試結果保存為文本格式。
-
-
典型應用
材料高溫環境電磁參數測試係統測試精度高、測試頻帶寬，可廣泛運用於航空和航天設備高溫環境條件下高損耗吸波材料及低損耗透波材料電磁特性測試評估。
技術規範
功能要求及方法種類
波導傳輸線法
弓形框法
諧振腔法
頻率範圍
2.6GHz~40GHz
1GHz~500GHz
1GHz~110GHz
測試溫度
常溫-400℃/1200℃
常溫-1000℃
常溫-1600℃
測試參數
介電常數、磁導率、電損耗角正切
反射率
介電常數、損耗角正切
工作方式
掃頻
掃頻
點頻
介電常數實部測量精度
±10%（典型值）
/
±5%（典型值）
材料形狀
矩形塊
平板
杆狀或者柱狀、片狀
訂貨信息
l 主機：
矢量網絡分析儀係列
l 標配
序號
名稱
說明
1
係統測試軟件
控製設備，進行計算、顯示測試結果
2
相關附件
連接電纜、工具等
3
用戶手冊
快速使用入門
l 選件
序號
名稱
說明
1
高溫諧振腔，典型應用：X、Ku、Ka波段
諧振腔法測試夾具
2
高溫波導傳輸線夾具，典型應用：X、Ku、Ka波段
波導法高溫測試及諧振腔法高溫信號傳輸裝置
3
高溫波導校準件，典型應用：X、Ku、Ka波段
高溫波導測試夾具及測試校準
4
波導法及諧振腔法高溫加熱裝置
波導法及諧振腔法測試溫控設備
5
半圓型/L型弓形框
弓形框法測試設備
6
弓形框法高溫加熱裝置
弓形框法測試溫控設備
7
同軸轉接器
用於不同接口之間轉接
8
各頻段天線
用於發射與接收
9
測試電纜
連接矢網與天線或高溫波導
-
-
