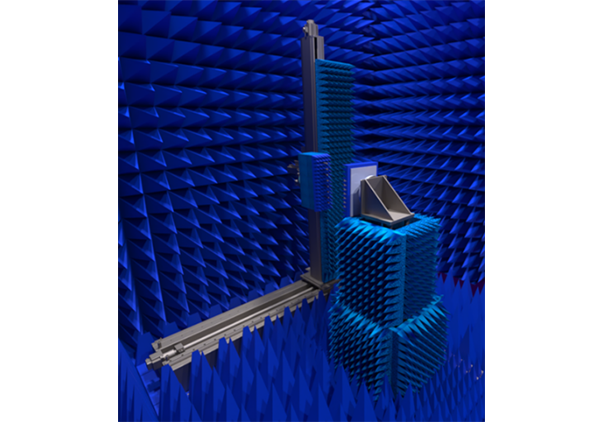

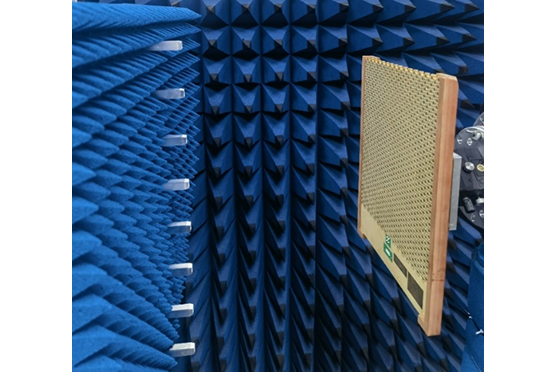

平麵多探頭天線測試解決方案采用陣列式多探頭協同測量技術,通過預校準探頭的空間排布與高速電子切換係統,實現近場區域掃描平麵上電磁場分布的高效采樣,基於電磁場變換理論,運用精確的近遠場數學變換算法,可推導天線遠場輻射特性,形成完整的全空間輻射圖譜。平麵多探頭近場天線測試解決方案采用模塊化設計,可根據頻段需求靈活配置探頭陣列規模,配合自動化控製軟件實現測試流程的智能化,支持幅度、相位、極化、方向圖等全參數測量,有效提升天線研製與生產的效率與可靠性。
主要特點
l 測試效率高,測試周期短
l 標準化、係列化、通用化設計,可實現靈活的係統配置
l 高精度多軸運動控製能力
l 相控陣天線多頻點、多波位、多通道測試能力
l 完善的近遠場變換能力
l 強大的數據分析功能
l 數據批處理能力
l 高分辨率口徑場診斷能力
訂貨信息
● 標配注1
序號 | 名稱 | 廠家型號 | 數量 |
1 | 矢量網絡分析儀 | 中電科8x8x在线免费视频科技股份有限公司 3674/3672/3671係列 | 1台 |
2 | 多任務控製器 | 中電科8x8x在线免费视频科技股份有限公司 根據探頭數量選配 | 1台 |
3 | 校準件 | 中電科8x8x在线免费视频科技股份有限公司 根據頻段配置 | 1套 |
4 | 低噪放 | 中電科8x8x在线免费视频科技股份有限公司 根據頻段配置 | 1台 |
5 | 功率放大器 | 中電科8x8x在线免费视频科技股份有限公司 根據頻段配置 | 1台 |
6 | 多探頭陣列與標準增益喇叭天線 | 中電科8x8x在线免费视频科技股份有限公司 根據頻段配置 | 1套 |
7 | 多功能掃描架 | 根據用戶要求配置 | 1套 |
8 | 測試支架 | 根據用戶要求配置 | 1套 |
9 | 微波暗室 | 根據用戶要求配置 | 1套 |
10 | 測試電纜 | 1套 | |
11 | 計算機 | 1套 | |
12 | 儀器機櫃(32U) | 1套 | |
13 | 係統軟件 | 1套 | |
14 | 係統設計、集成及調試 | 1套 |
● 選配注1
矢量網絡分析儀選件 | 1套 |
多探頭陣列選件(依據頻段) | 1套 |
功率放大器選件 | 1套 |
低噪聲放大器選件 | 1套 |
其他定製化要求 | 1套 |
注1:係統配置需依據客戶需求確定具體清單,詳情請谘詢技術工程師。
