方案概述
“電磁幹擾診斷測試係統”基於LAN總線對測試資源進行遠程控製，係統主要由EMI測試接收機、低噪聲放大器、近場探頭組以及屏蔽暗箱組成，可測量電路板的近場輻射幹擾。
-
-
功能特點
-
主要特點
l 電路板輻射發射診斷測試
l 電路板輻射超標定位
l 電路板近場EMI掃描
l 接收機和頻譜分析儀兩種測試模式
l 上位機遠程控製實現自動測試
l 豐富的譜圖顯示及分析功能
l 高性價比的測試解決方案
l 適用於實驗室測試
-
-
典型應用
應用及示例

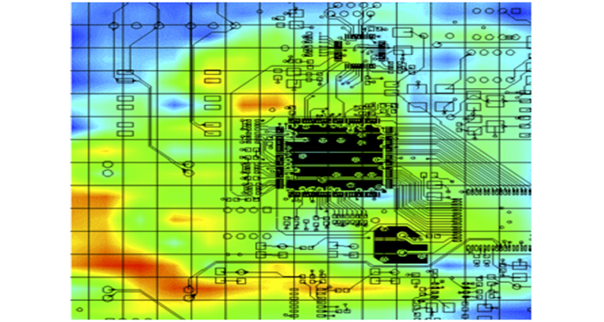

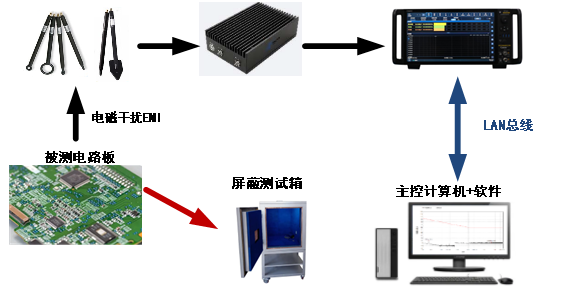

“電磁幹擾診斷測試係統”用於電路板的近場輻射場強測量，通過色譜圖可找出電路中的騷擾源位置，適用於眾多電磁兼容測試領域。典型測試場景如下圖所示：
技術規範
序號
技術指標
指標值
1
電場輻射發射診斷測試頻率範圍
3Hz～9GHz
2
磁場輻射發射診斷測試頻率範圍
3Hz～6GHz
3
EMI測量帶寬(6dB)
10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz
4
檢波器類型
峰值、準峰值、平均值、CISPR-AV、CISPR-RMS
5
譜圖形式

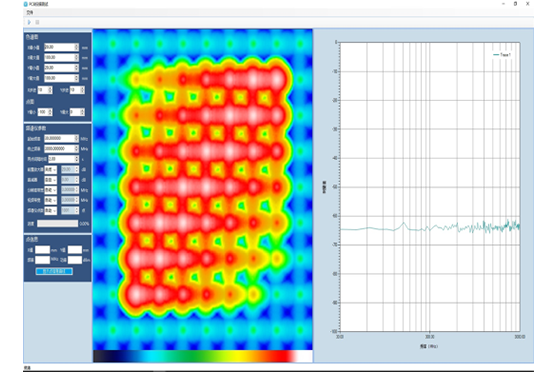

EMI幅頻曲線圖、瀑布圖、PCB輻射分布色譜圖
6
存放溫度
0℃～60℃
7
工作溫度
0℃～40℃
8
供電
220×(1±10%)V，50×(1±5%)Hz
9
支持操作係統
Win7/Win10
訂貨信息
l 配置
序號
名稱
數量
備注
硬件設備
1
EMI測試接收機
1
含選件
2
低噪聲放大器
1
3
近場探頭組
1套
電場覆蓋3Hz～9GHz頻率範圍
磁場覆蓋3Hz～6GHz頻率範圍
4
屏蔽測試箱
1
根據需求定製
5
主控計算機
1
6
同軸轉接器及測試電纜
1套
測試軟件
1
電磁幹擾診斷測試軟件
1
-
-
