方案概述

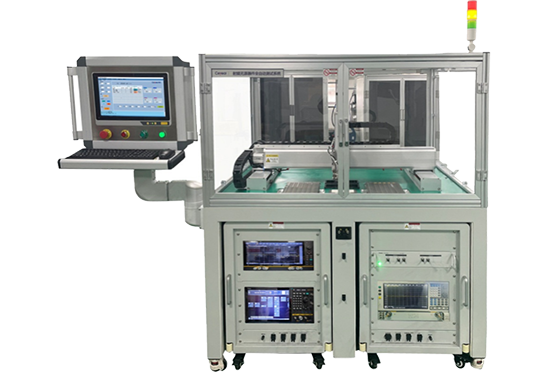

射頻無源器件全自動測試解決方案是中電科8x8x在线免费视频科技股份有限公司麵向射頻無源器件量產測試推出的解決方案，方案融合自動化、信息化技術，實現了射頻無源器件測試過程中的全自動上下料、自動測試、測試結果判定和物料分揀等流程，具有測試容量大、測試效能高和測試管理信息化的特點，大幅提高了測試效率，減少了測試過程中的人力資源投入。
-
-
功能特點
-
主要特點
l 無人值守式全自動測試
l 多種校準方式，確保測試精準
l 標準化工裝設計，適配多型號產品
l 安全設施完備，保證人員及設備安全
l 靈活的測試資源配置能力
l 測試任務可追蹤
l 強大的數據處理能力
-

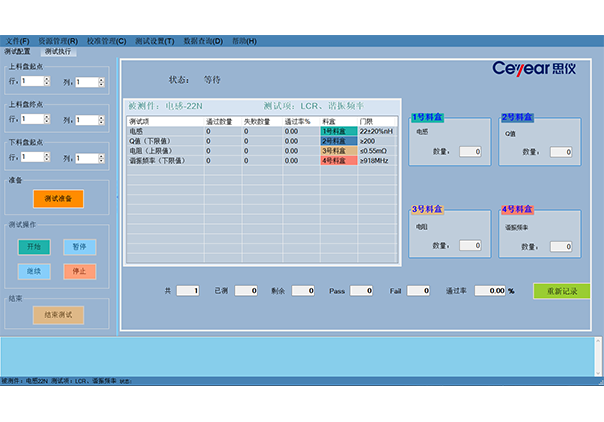

無人值守式全自動測試
物料自動流轉過程中機械臂自動從上料盤夾（吸）取被測器件，並在軟件的調度下依次完成各類型參數自動測試，測試合格品放入合格料盤（或編帶），不合格品分類放入到NG料盒中。整個過程全自動執行，無需人工參與，所有器件測試完成後會有燈光提示。
-
多種校準方式，確保測試精準
方案根據被測器件特征及測試設備配置情況，選擇合適的校準方式，包含SOLT校準、TRL校準、端口延伸、AFR去嵌、開爾文四線校準等，確保測試結果的精準性。
-
標準化工裝設計，適配多型號產品
方案的測試工裝夾具、機械臂前端的夾爪（吸嘴）均為模塊化設計，通過更換夾具、夾爪以及料盤快速適配新型號產品，進而充分利用自動化設備和儀器資源，降低研製及生產成本。
-
安全設施完備，保證人員及設備安全
方案采用了磁性開關、壓力傳感器、聲光報警器等多種檢測和信息采集手段，全麵保障測試過程中的被測產品、儀器設備及人員安全。
-
靈活的測試資源配置能力
可靈活配置測試所需的硬件資源、軟件資源及邏輯資源，具備豐富的儀器驅動程序庫，支持常見種類的國內外測試儀器互換。
-
測試任務可追蹤
支持測試任務的創建和執行，測試時任務執行過程可監控，測試結束後任務信息可追溯。
-
強大的數據處理能力
1具有快速處理測試過程中產生的大量數據的能力，將數據傳送至服務器端進行數據存儲和處理。
2自動生成網絡化報表，支持通過服務器內置網絡報表生成並創建網頁格式的測試報表，實現網絡共享和測試報表的遠程打印。
3支持通過本地Word、Excel報表插件生成文檔報表，並上傳服務器。
-
-
典型應用
技術規範
參數名稱
技術指標
頻率範圍
100kHz~40GHz，可擴展
測試參數
網絡參數
插入損耗、端口駐波比、幅相一致性、群時延、帶內波動等
LCR參數
阻抗、電感、電阻、Q值等
頻譜參數
諧振頻率、隔離度等
波形參數
上升時間、下降時間等
供電電源
220（1±10%）Vac ，50（1±5%）Hz
訂貨信息
名稱
數量
備注
硬件
控製計算機
1台
矢量網絡分析儀
1台
S參數測試
信號源
1台
激勵信號產生，按需配置
頻譜儀
1台
頻譜參數測試，按需配置
示波器
1台
波形參數測試，按需配置
阻抗分析儀
1台
LCR參數測試，按需配置
開關矩陣
1台
自動切換通道
自動流轉台
1套
含夾具、料盤等附件，實現測試過程全自動
軟件
自動測試軟件
1套
具有儀器設備有序控製、數據采集分析存儲、測試報告生成、上層信息係統交互等功能
-
-
