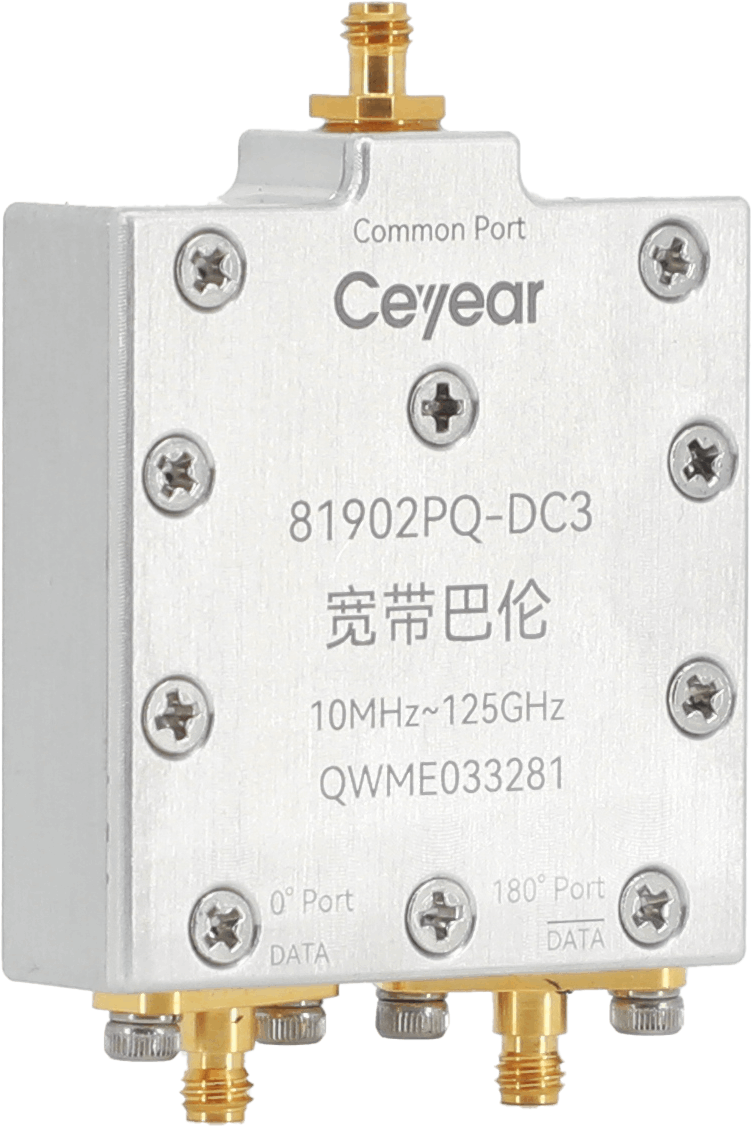

寬帶巴倫
寬帶巴倫
1MHz～125GHz係列化
幅度響應平坦
幅、相平衡
共模抑製比高
可提供端口隔直係列產品
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
寬帶巴倫
型號 | 81902EC | 81902FC | 81902HC | 81902LC | 81902PN | 81902PC | 81902PQ | |||
頻率範圍 (GHz) | 0.01～26.5 | 0.01～40 | 0.01～50 | 0.01～67 | 0.01～90 | 0.01～110 | 0.01～110 | 0.01～125 | ||
插入損耗 (dB) | Typ. | 8.7 | 8.8 | 8.9 | 9.0 | 9.2 | 9.4 | 9.4 | 10.0 | |
Max. | 10.2 | 10.3 | 10.4 | 10.5 | 10.8 | 11.2 | 11.2 | 12.5 | ||
傳輸頻響 (dB) | Typ. | 1.8 | 2.0 | 2.1 | 2.3 | 2.6 | 2.8 | 2.8 | 3.5 | |
插入損耗Sds21 (dB) | Typ. | 6.2 | 6.3 | 6.4 | 6.5 | — | — | — | ||
Max. | 7.2 | 7.3 | 7.4 | 7.5 | — | — | — | |||
傳輸頻響Sds21 (dB) | Typ. | 1.6 | 1.7 | 1.8 | 2.0 | — | — | — | ||
傳輸紋波Sds21 /任意5GHz帶寬(dB) | Typ. | 0.6 | 0.6 | 0.6 | 0.6 | — | — | — | ||
Max. | 1.0 | 1.0 | 1.1 | 1.1 | — | — | — | |||
標稱相移 (°) | 180.0 | 180.0 | 180.0 | 180.0 | 180.0 | 180.0 | 180.0 | |||
相位平衡 (°) | Typ. | ±4.0 | ±4.0 | ±4.0 | ±4.0 | ±4.0 | ±4.0 | ±5.0 | ||
Max. | ±6.0 | ±6.0 | ±6.0 | ±6.0 | ±6.0 | ±6.0 | ±7.0 | |||
幅度平衡 (dB) | Typ. | ±0.6 | ±0.6 | ±0.6 | ±0.6 | ±0.7 | ±0.7 | ±0.8 | ||
Max. | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ±1.1 | |||
共模抑製 (dB) | Min. | 28.0 | 28.0 | 28.0 | 28.0 | 28.0 | 28.0 | 28.0 | ||
Typ. | 32.0 | 32.0 | 32.0 | 32.0 | 32.0 | 32.0 | 32.0 | |||
共模抑製Scs21 (dB) | Min. | 30.0 | 30.0 | 30.0 | 30.0 | — | — | — | ||
Typ. | 35.0 | 35.0 | 35.0 | 35.0 | — | — | — | |||
回波損耗 (dB) | 公共端口 | Min. | 18.0 | 17.0 | 17.0 | 16.0 | 14.0 | 13.0 | 12.0 | |
Typ. | 21.0 | 20.0 | 20.0 | 18.0 | 16.0 | 15.0 | 14.0 | |||
差分端口 | Min. | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | ||
Typ. | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | |||
接口形式 | 3.5mm | 2.92mm | 2.4mm | 1.85mm | 1.0mm | 1.0mm | 1.0mm | |||
輸入功率（W） （平均/峰值） | Max. | 1/10 | 1/10 | 1/10 | 1/10 | 1/10 | 1/10 | 1/10 | ||
重量 (g) | 53 | 53 | 53 | 53 | 50 | 50 | 50 | |||
備注： 1、測試起始頻率設定值為10MHz，設計可用至1MHz；81902PQ終止頻率測試設定值為110GHz，設計及非質保測試可用至125GHz。 2、81902EC/FC/HC/LC等型號產品使用4端口矢量網絡分析儀測試；81902PN/PC/PQ等1mm產品使用2端口矢量網絡分析儀測試。 3.、Sds21、Scs21為平衡模式差分信號、共模信號傳輸S參數；其餘未標注參數為單端模式S參數。 | ||||||||||
