產品綜述
6914係列數字示波器將台式示波器的Any Acquire Phosphor技術融入到PXI/PXIe架構中，以模塊化的結構形式提供台式示波器的功能和性能。該係列示波器具有6個產品型號，帶寬350MHz~1GHz，最高采樣率5GSa/s，最大存儲深度200Mpts/CH，最快波形捕獲率100萬個波形/秒，為您提供全新的模塊化示波器使用體驗。
6914係列數字示波器集數字示波器、總線分析儀、數字電壓表三種儀器功能於一體，具有波形自動設置、波形參數自動測量與統計、光標測量、直方圖測量、數學運算、FFT分析、串行總線觸發與分析、極限與模板測試、功率測量與分析、波形錄製與回放等功能。
6914係列數字示波器分為PXI架構的6914CA/DA/EA和PXIe架構的6914CX/DX/EX。其中，示波器和數字電壓表功能為標配，總線分析儀為選配。
功能特點
-
主要特點
三合一儀器
示波器、總線分析儀及數字電壓表三合一，幫助您輕鬆應對各種挑戰。
Any Acquire Phosphor技術
獨創的任意捕獲及熒光顯示技術，為您提供更高的采樣率、更快的波形捕獲率、更炫麗的顯示、更深的存儲、更精確的數字觸發以及更全麵的分析。
豐富的探頭選件
支持無源探頭、高壓單端探頭、高壓差分探頭、電流探頭，滿足您不同場合的探頭測試需求。

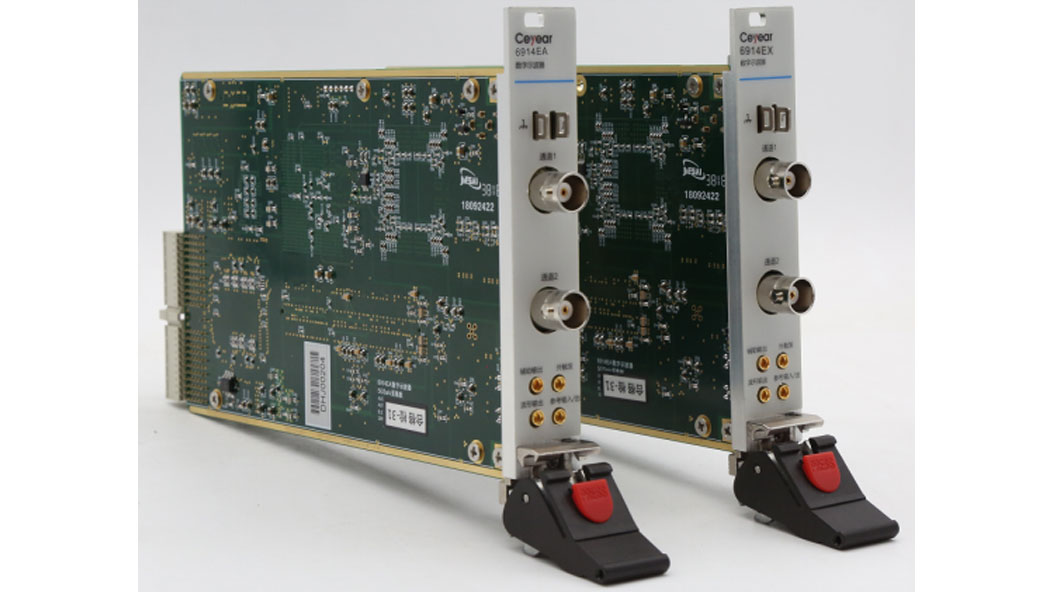

3U單槽的模塊化架構
3U單槽PXI/PXIe架構、豐富的輸入輸出接口，便於PXI/PXIe測試係統的組建。
-

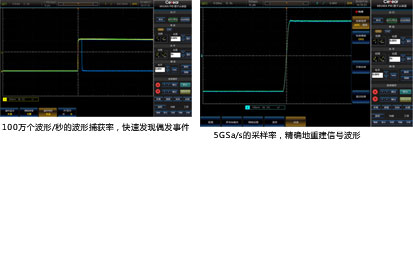

示波器 100萬個波形/秒的波形捕獲率，快速發現和捕獲偶發事件
100萬個波形/秒的波形捕獲率，5GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。
-

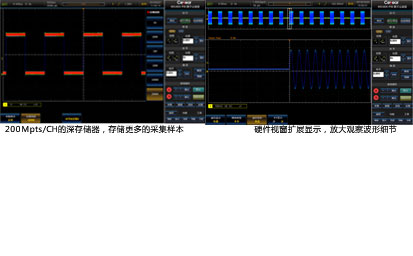

最高200Mpts/CH的深度存儲，全硬件視窗擴展，全局與細節的同步顯示
200Mpts/CH的深度存儲器，示波器即使在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。
-

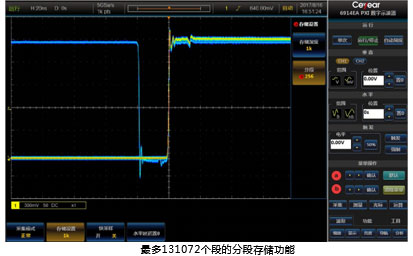

標配的分段存儲器采集，更有效地捕獲和存儲重要的信號
6914係列示波器標配了分段存儲器采集，即使示波器工作在深度存儲模式下，依然可以保持快速的響應速度和屏幕更新率，同時支持波形的錄製與回放功能。
-

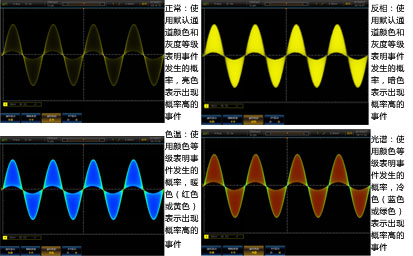

256級灰度等級及四種波形色彩顯示，超凡的視覺體驗
6914係列示波器采用數字熒光三維顯示技術，通過顏色的亮暗或冷暖來表示事件發生的概率，並提供正常、反相、色溫、光譜等4種波形色彩，增強了查看偶發事件的能力。
-
豐富的觸發功能，精確的數字觸發，準確鎖定觸發事件
6914係列示波器提供一套豐富的觸發功能，含邊沿、脈寬、視頻、欠幅、邏輯、序列、建立保持時間、上升下降時間、高清數字視頻等，為您在紛繁複雜的采樣信息中迅速鎖定感興趣的事件。
6914係列示波器采用精確的數字觸發技術，直接對ADC采集樣本進行觸發點測定，能抑製幹擾信號影響，迅速鎖定觸發事件，為示波器準確的顯示和分析信號奠定基礎。數字觸發的觸發靈敏度最高0.1格，觸發抖動低至±1個像素點，脈衝檢測寬度最窄800ps，通道延時調節步進800ps。
數字觸發的優點：
●更精確的觸發
●更靈活的觸發
●更高的觸發靈敏度
●更低的觸發抖動
●更小的脈衝檢測寬度
●更精確的通道延時校準
-
強大的計算分析工具，為您提供深層次的數據挖掘與分析
6914係列示波器提供一套完善的分析工具，包括基於波形的光標和基於屏幕的光標、42種參數自動測量、數學運算、FFT分析、高級數學、波形直方圖、統計、極限模板測試、功率測量與分析和波形錄製與回放等，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。
總線分析儀（選配）
總線分析儀選件可用於觸發和解碼常用的串行總線（I2C、CAN、LIN、FlexRay、RS232、USB、MIL-STD-1553）標準上的數據包級的內容，並導出協議解碼表，存檔測試結果。
-
支持多種總線的全硬件觸發與解碼
總線分析儀選件提供了一套強大的串行總線觸發與分析工具，支持 I2C、CAN、LIN、FlexRay、RS232、USB、MIL-STD-1553等多種總線的自動觸發和分析，提供諸如嵌入式、汽車、計算機及音頻等串行總線的測試解決方案，基於FPGA的全硬件解碼技術，增強了捕獲偶發性串行通信誤碼的概率。
-

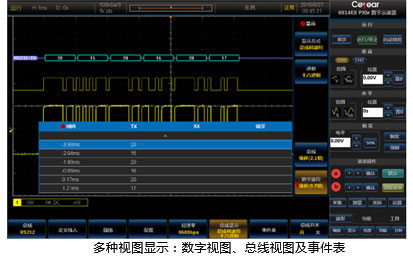

支持多種視圖的顯示
總線分析儀選件除了提供傳統的數字視圖外，還提供更高級別的總線視圖顯示，方便您識別各種總線包類型，如包開始、地址、數據及包結束等；您還可以采用帶有時間標記的事件表形式查看捕獲的總線包。
-

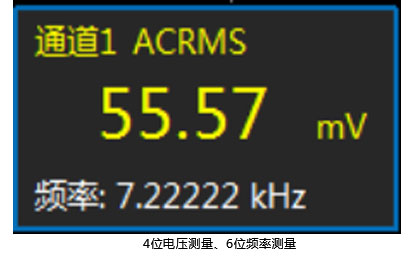

數字電壓表
6914係列示波器為您提供了一台4位數字電壓表和6位頻率計數器。通過複用示波器通道的方式實現電壓及頻率的測量功能，使用的探頭與通用示波器相同。
