產品綜述

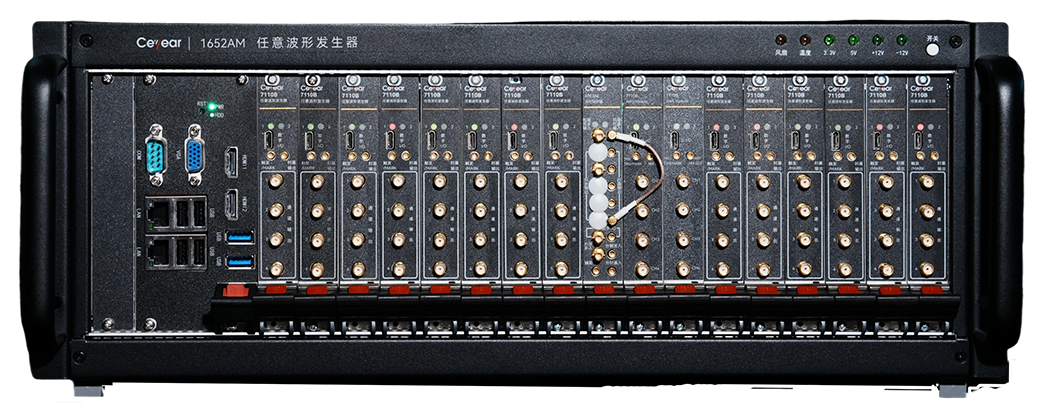

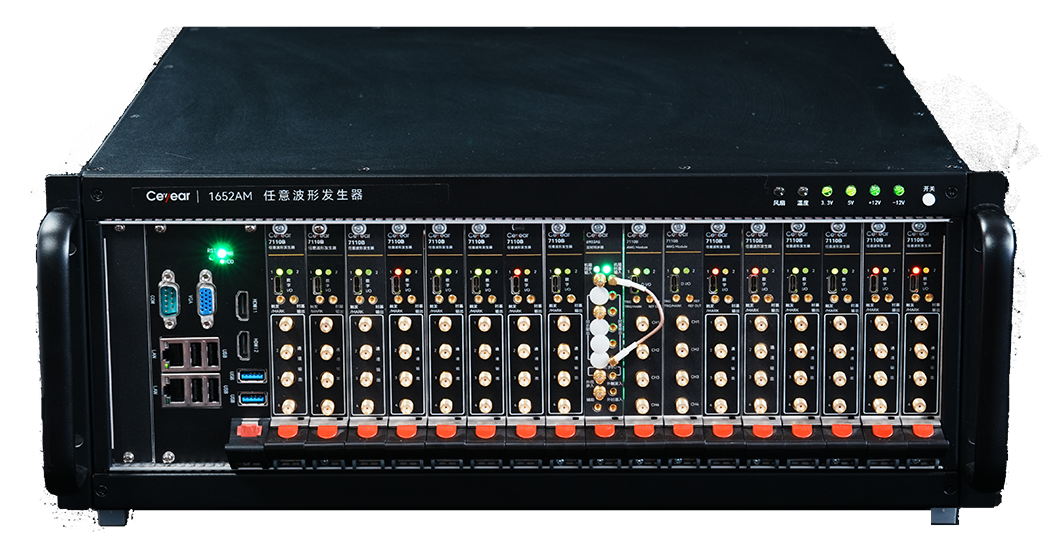

1652AM任意波形發生器是一款多通道、多功能的任意波形發生器。它在兼顧了輸出信號高質量的同時，實現了高通道密度。它可與其它通用或專用模塊化測試儀器構成綜合測試係統或平台，支持眾多解決方案，包括先進計算機調控信號生成、大規模MIMO信號生成、多通道相幹信號生成等。
1652AM標配4通道，單台整機可根據用戶需求最多配置64通道，所有通道可精密同步輸出，且信號輸出延遲可精確調節。多台整機之間同樣具備同步機製，同步精度不下降。每個通道均具備512M樣點的存儲深度，可獨立編程，能實現常規函數波形產生、可編輯任意波形發生等功能。任意波播放支持定時播放、外觸發播放、循環播放等多種播放方式，每次播放的次數可定義。
功能特點
-
主要特點
（1）通道間、多模塊間、多機箱間精密同步
（2）大存儲容量、可編程任意波形發生功能
（3）優秀的脈衝信號過衝抑製
（4）優秀的大瞬時帶寬信號輸出平坦度
（5）大幅度、大直流偏置輸出
（6）多種播放方式：定時播放、外觸發播放、循環播放、單次播放等多種播放方式
（7）支持網口程控，提供python驅動；提供動態庫dll，包含整機全部控製接口
-
通道間/多模塊間/多機箱間精密同步
1652AM配備了獨特的高精度同步定時器，其采用新型高精度數字延遲架構，同步精度遠優於傳統產品。 任意波模式下：同一模塊內四個通道同步精度可達30ps；不同模塊間、多機箱間通過定時同步器，實現高精度的信號輸出同步，同步精度同樣可達30ps；每個通道輸出信號的延時獨立可調，調節步進1ps級。
-

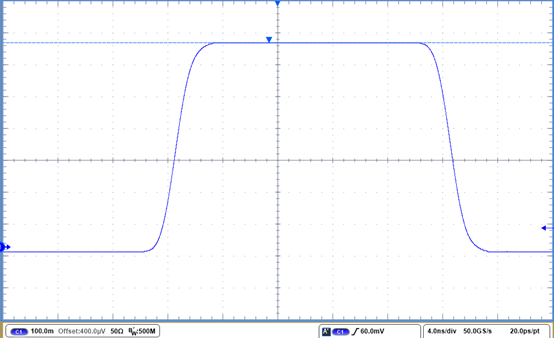

優秀的脈衝信號過衝抑製
1652AM針對脈衝信號做了特殊的算法優化，可以在保證較快信號邊沿時間的同時，實現低過衝、高平坦度、高通道密度的脈衝信號發生，滿足苛刻的先進計算調控脈衝信號發生要求。
-

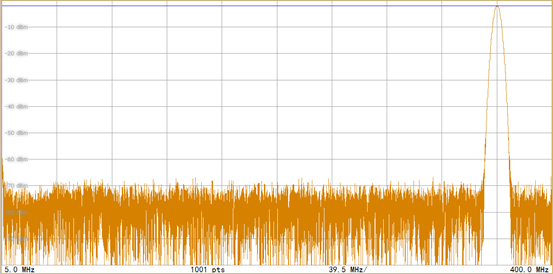

優秀的帶內平坦度
內置寬帶頻響實時補償技術，在FPGA內實時修正400MHz實時帶寬內的信號平坦度。
-
可任意編程的深存儲波形回放
每通道512M采樣點的存儲深度，用戶可通過外部編程工具生成數字波形文件，或直接使用內置的典型波形信號，裝載到1652AM中回放輸出，支持循環播放、指定次數播放、單次播放。
-
波形快速下載
每個任意波形發生器插槽均采用PCIe×4總線傳輸，可提升波形下載速度。同時提供動態庫dll，內置整機全套控製接口，用戶可在1652AM內置的主控器上直接編程調用該dll，避免通過網口傳輸大容量波形數據，從而提升波形下載速度。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|---|---|---|---|---|---|
|
1652AM |
/ |
≤160W（標配），≤25W（單個7110B） |
0℃～+40℃ |
/ |
/ |
