產品綜述
3657係列矢量網絡分析儀適用於無線通信、有線電視、教育及汽車電子等領域，可用於對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作係統；具有誤差校準功能、時域功能、夾具仿真器功能、自動夾具移除功能、高級時域分析功能；具有對數幅度、線性幅度、阻抗、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式；能夠多通道多窗口顯示；具有USB接口、LAN網口、HDMI接口、DP接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。
主要特點：
★具有高達140dB動態範圍，可對高抑製比器件進行精確測量；
★4us/point測試速度，極大提高產線測試效率；
★穩定性更高，滿足高精度測試需求；
★功能更豐富，除標配時域分析功能，更有自動夾具移除功能和高級時域分析功能可選；
★體積更小，重量更輕，相同的空間條件下，可以布置更多的測試儀器；
★具有上架式（2U）和台式（5U）兩種機型；
★具有四端口選件，單次連接即可實現四端口網絡全部16個S參數測量，並可進行平衡參數測量；
★強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判定，提高測試效率；
★具備LAN接口，可進行遠程控製及係統互聯並帶有六個USB接口。
★SCPI指令同步記錄，腳本一鍵生成；
★12.1英寸多參數同屏顯示，多點觸控操作。
功能特點
-

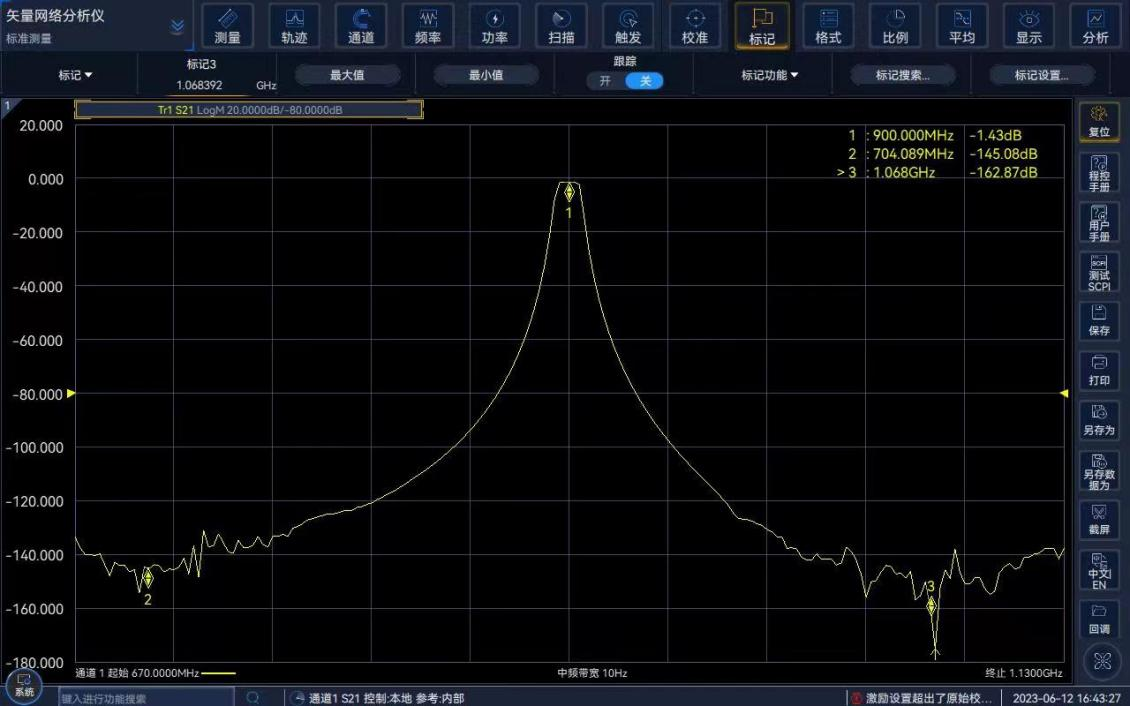

大動態範圍
具有高達140dB（IFBW=10Hz）的動態範圍，可對高抑製比器件進行精確測量。
-

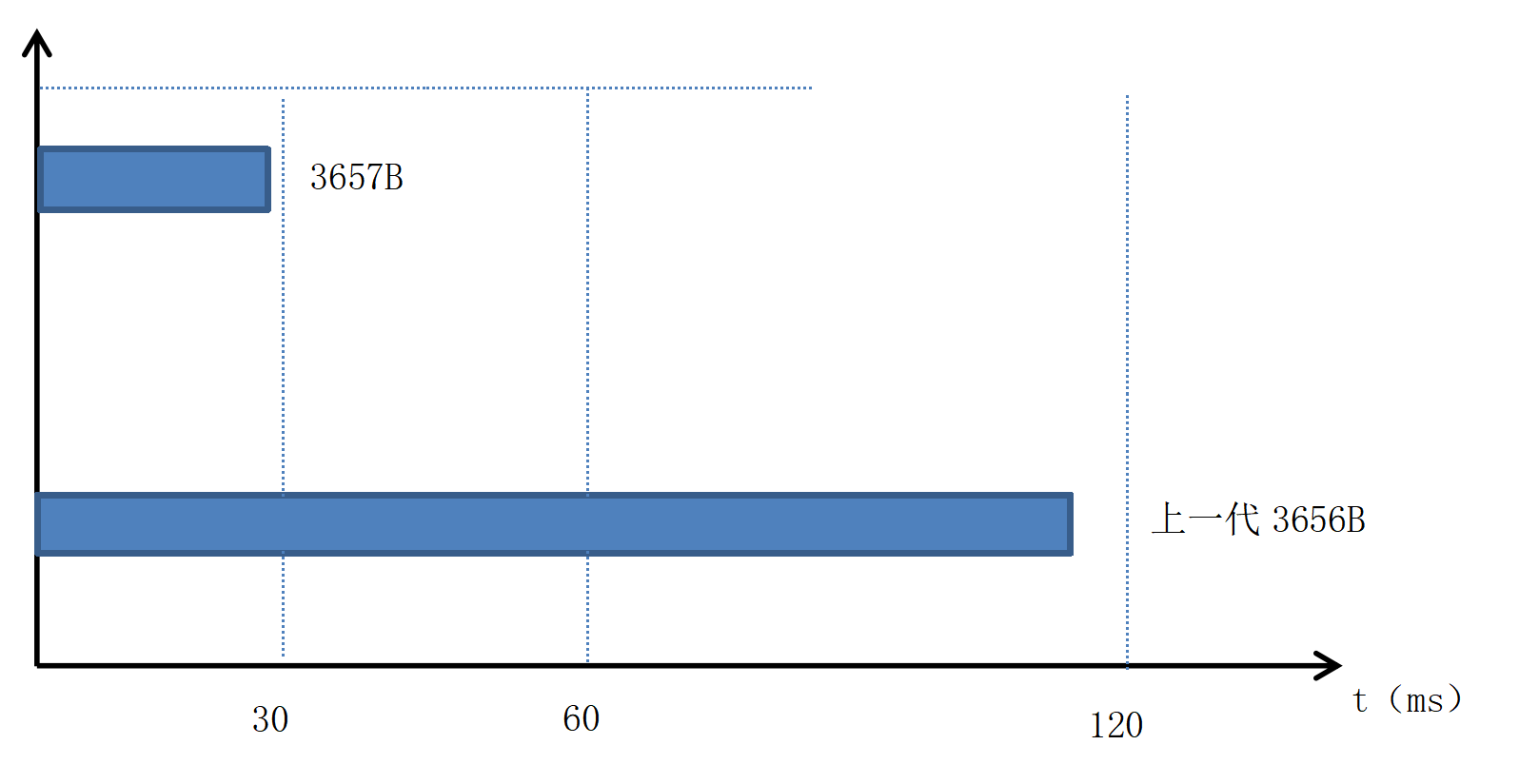

超快掃描速度
4us/point測試速度，較上一代產品顯著提升，在高速線纜測試、芯片產線測試、濾波器調測等領域，提高測量反應速度，提升測試效率。
-

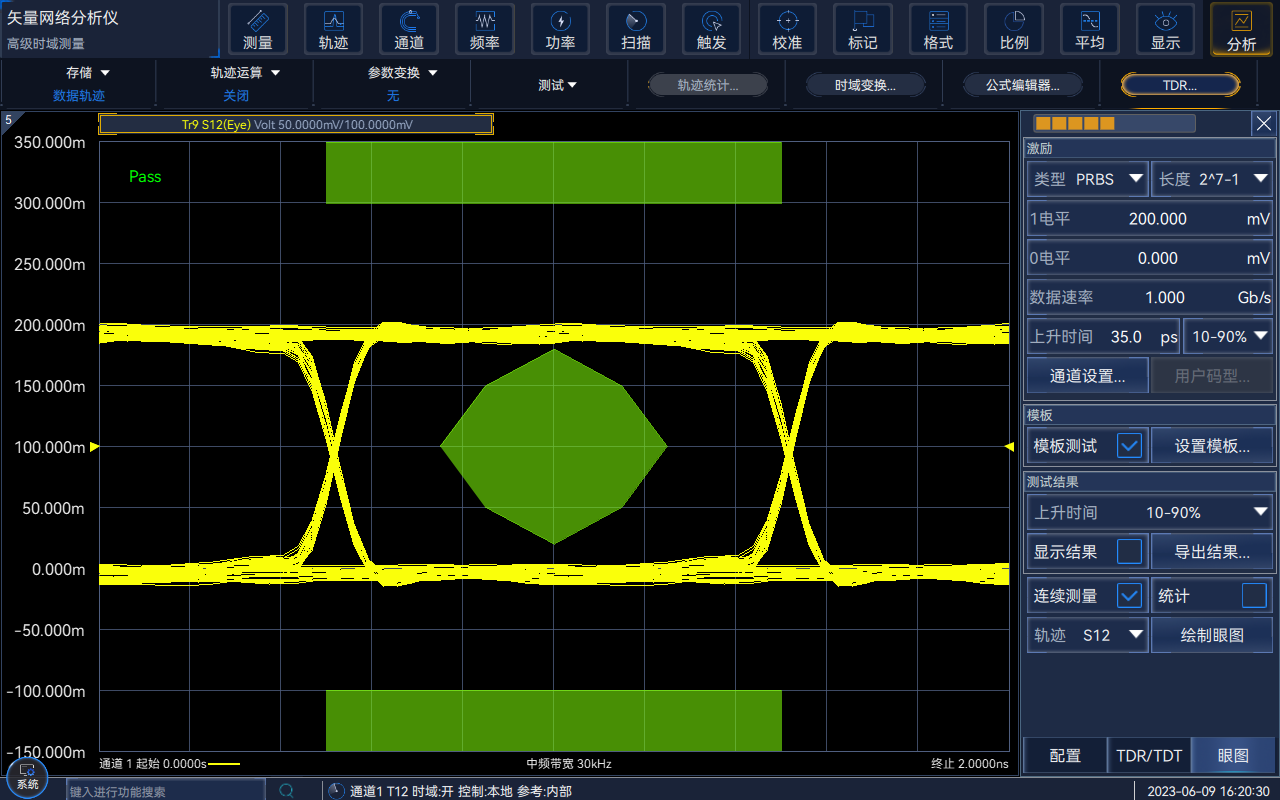

信號完整性快速分析
具備基於網絡參數的虛擬眼圖生成及分析功能。根據不同的高速數字通信標準，可以使用預先定義好的眼圖模板進行高效Pass/Fail測試。可以在仿真眼圖施加抖動、噪聲等幹擾，通過預加重和均衡等校正算法的加入。模擬真實環境下高速鏈路不同位置的仿真眼圖。
-

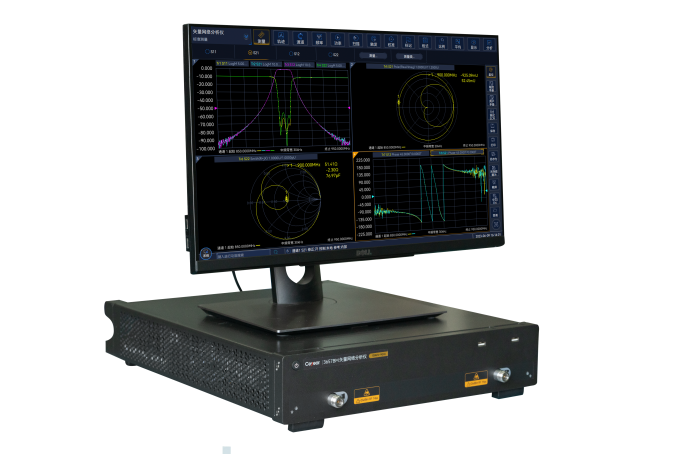

具有上架式（2U）和台式（5U）兩種機型
上架式機型適用於自動測試、係統集成、無人工廠等應用場景。
台式機型更適合於傳統使用習慣。
-

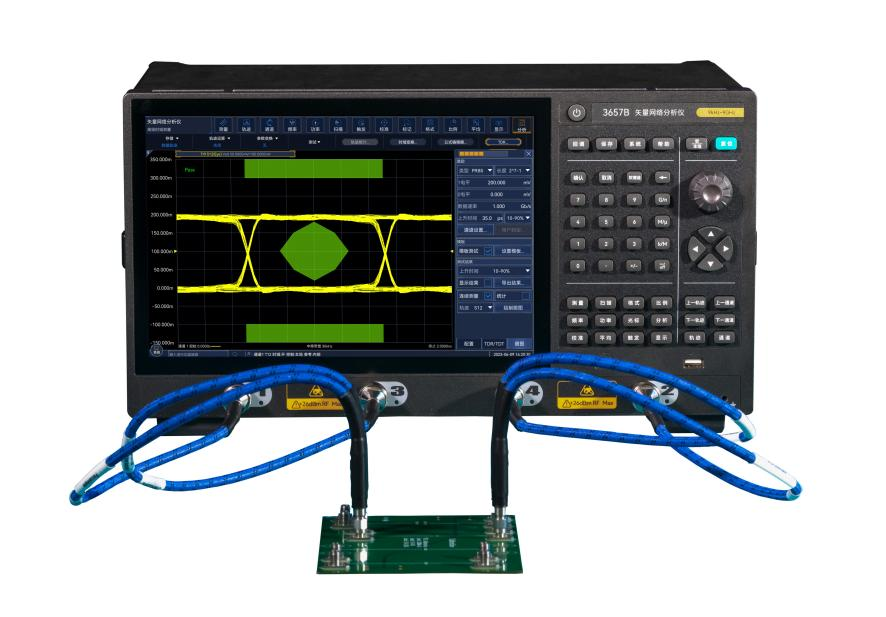

具有四端口選件
單次連接即可實現四端口網絡全部16個S參數測量，並可進行平衡參數測量。
-
強大的數據分析能力
具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能，方便用戶進行合格判定，提高測試效率。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
