產品綜述
Ceyear 3681天饋線測試儀產品頻率範圍覆蓋300kHz～9GHz，具有線纜損耗、駐波比、回波損耗等參數的測試功能，可利用故障定位-駐波比或故障定位-回波損耗功能對細小的問題進行定位，從而杜絕故障隱患。

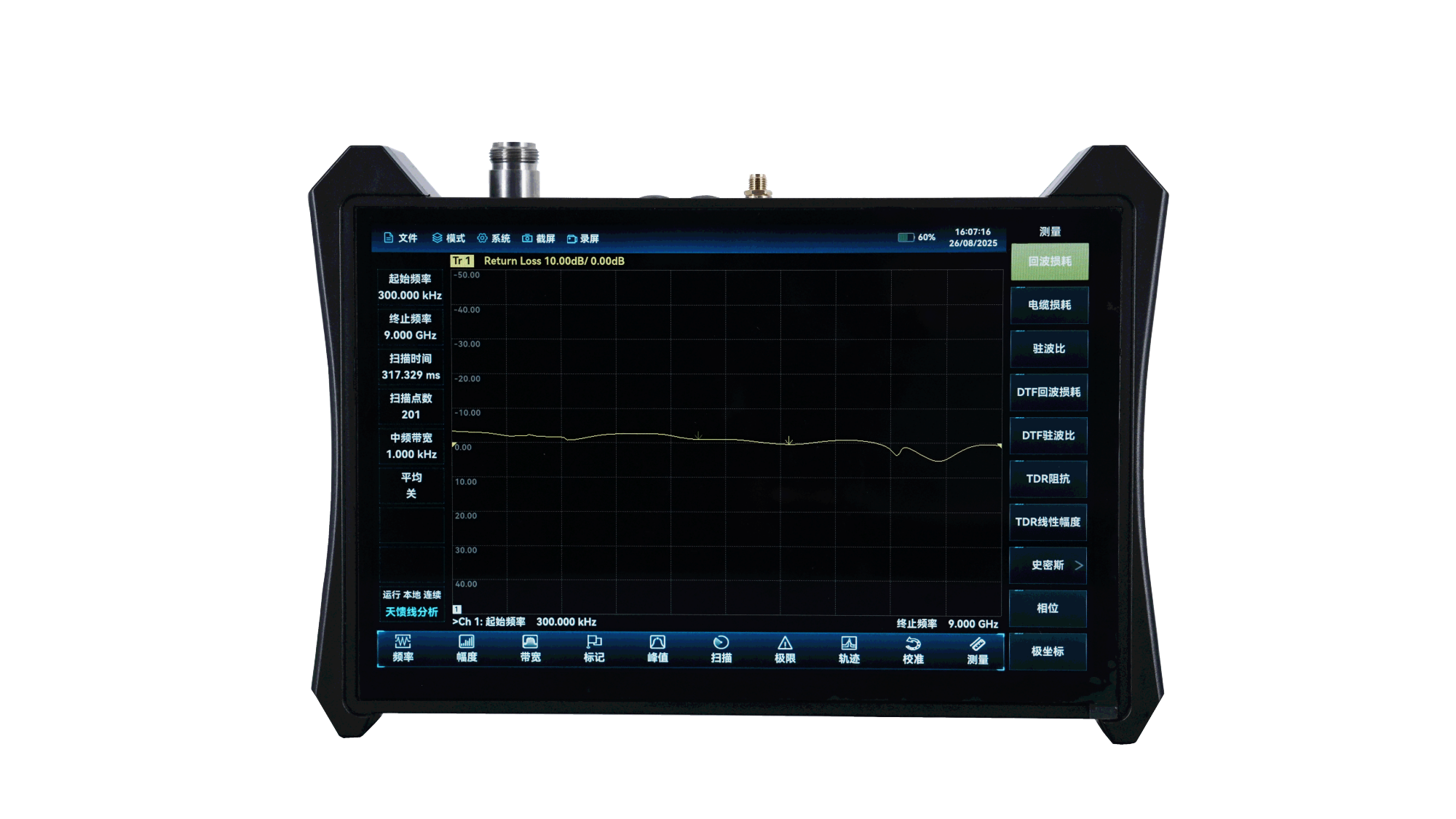

3681B天饋線測試儀具有體積小、重量輕的特點，便於機動攜帶和狹小測試空間使用，整機采用10.1寸液晶觸摸屏，操作簡單，人機界麵友好，可提高用戶外場測試效率。

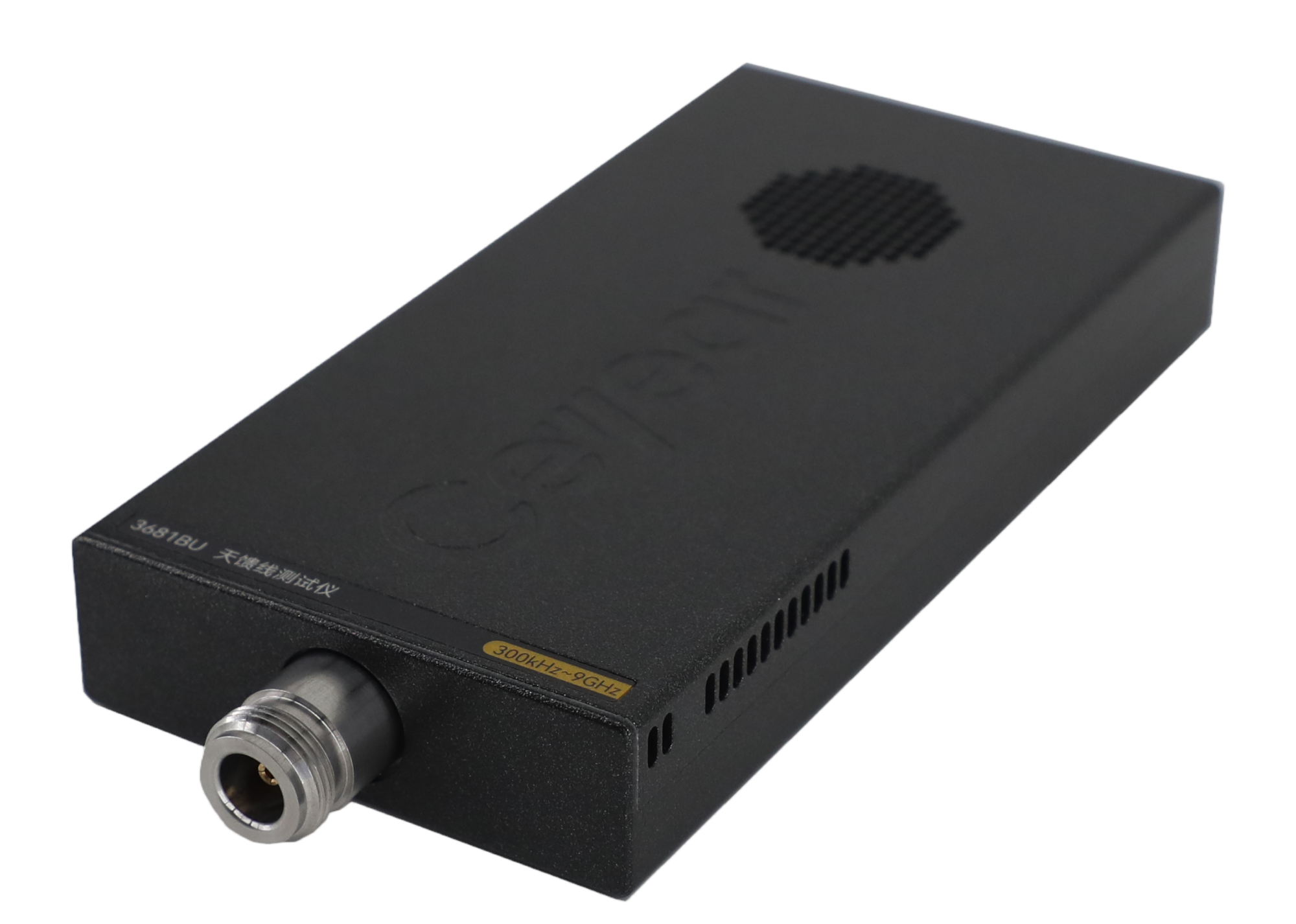

3681BU天饋線測試儀采用USB3.0總線通信，體積小巧、高效靈活，可用於通信係統測試、射頻組件測試等對測試係統的移動性、便攜性、可靠性要求較高的應用場合，亦可應用於對測試係統的自動性、測試效率要求較高的場合。
主要特點
實用的天饋線分析
具有回波損耗、1端口電纜損耗測試功能
具有故障點定位（DTF）功能
支持TDR電纜分析功能，能夠確定故障點的位置和故障性質（短路、開路等）
支持嵌入式校準
不需要外接校準件即可以完成一鍵式校準，可有效提高測試效率
靈活的光時域反射計和光功率計
光時域反射計光纖類型G.652單模9/125，測量波長1310nm±20nm & 1550nm±20nm，動態範圍典型值38dB
光功率計校準波長850/980/1270/1300/1310/1490/1550/1577/1625/1650nm，測量範圍典型值-50dBm ～+20dBm（和OTDR共用單光口）
便捷的用戶體驗
10.1寸液晶及電容觸摸屏、支持標記拖動
8個獨立光標，4個顯示窗口、8條跡線顯示
良好的外場使用性
工作溫度-10℃～55℃，貯存溫度-40℃～70℃
3681B整機不含電池重量約1.3kg
3681BU整機重量約0.4kg
支持默認、戶外和夜視三種顯示模式
內置大容量鋰離子電池，典型續航時間4小時
功能特點
-
豐富的測量功能模式及選件-天饋線分析
3681天饋線測試儀能夠對電纜、饋線等被測件的回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離進行測量，回波損耗和故障點距離測量將幫助您確定天饋線係統中導致係統性能下降的具體原因。天饋線分析功能支持TDR測試，能夠對線纜故障的類型進行分析。此外，儀器還內置一些常用電纜、饋線參數，方便使用。
-
豐富的測量功能模式及選件-USB功率測量（選件）
3681B天饋線測試儀通過外接電科8x8x在线免费视频87233C /D/E/F/LUSB連續波功率探頭和87235B/C /D/F/FA/H/LUSB平均功率探頭，可以測量最高到67GHz的連續波信號功率。
-

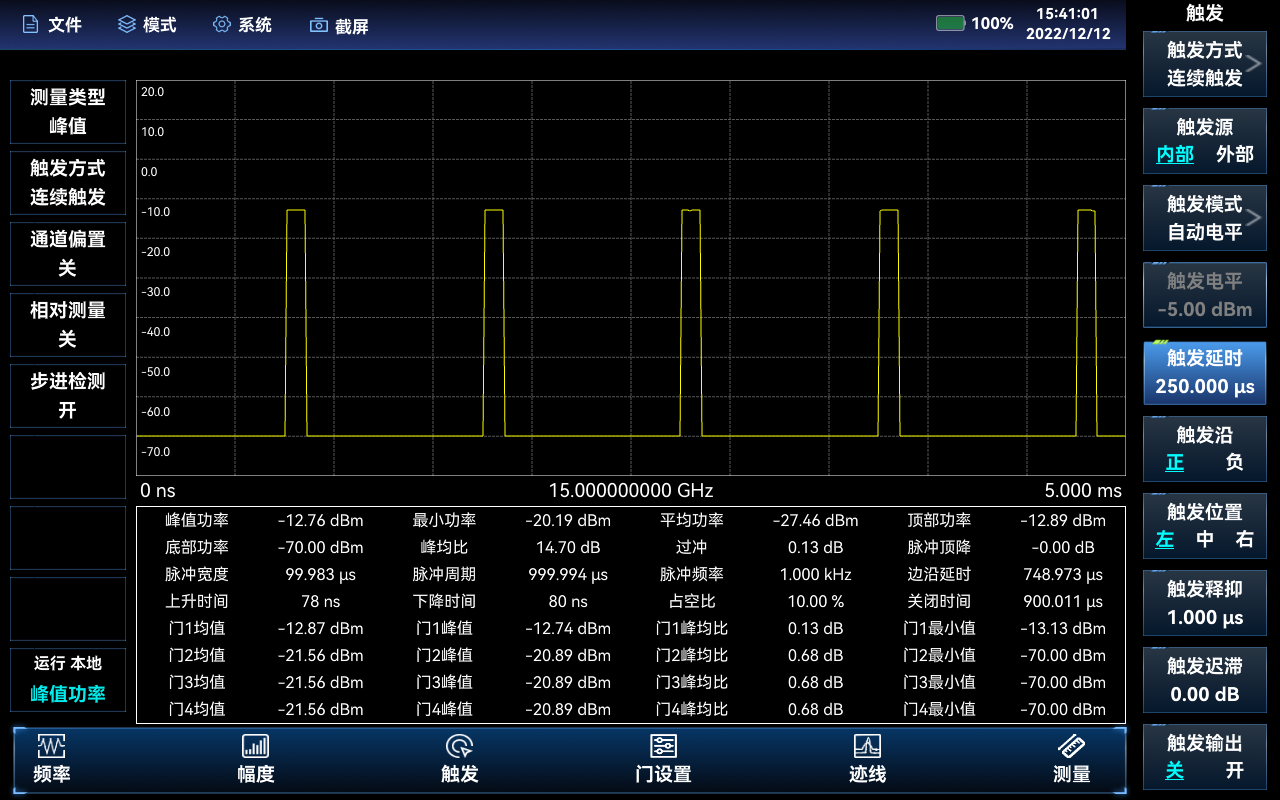

豐富的測量功能模式及選件-USB峰值功率測量(選件)
-
豐富的測量功能模式及選件-光時域反射計（選件）
