功能特點

• 出色的頻譜純度，讓尖端測試更從容

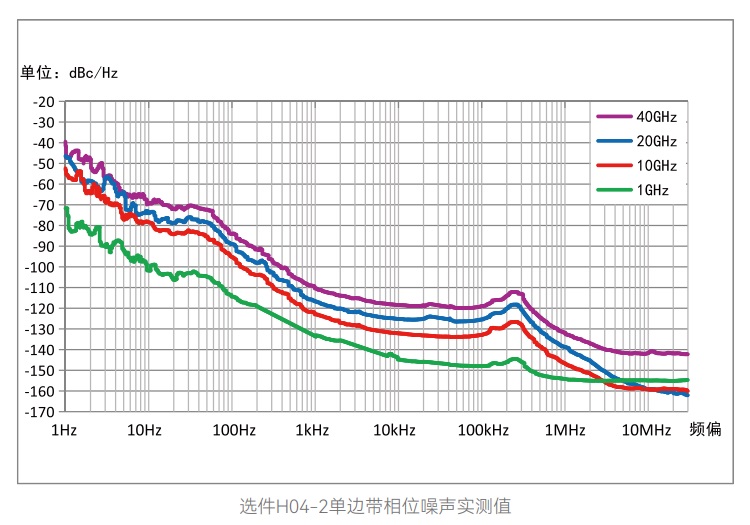

  1466V係列信號發生器支持高純頻譜信號輸出（測量值），1GHz載波單邊帶（SSB）相位噪聲-147dBc/Hz@10kHz頻偏，10GHz載波-132dBc/Hz@10kHz頻偏；20GHz寬帶底部噪聲–161dBc/Hz@30MHz頻偏；10GHz載波雜散<-80dBc，諧波<-55dBc。更純淨的信號讓您在進行微波毫米波器部件、係統及OTA的測試時不再受幹擾信號的困擾。






• 大動態範圍、高準確度功率輸出

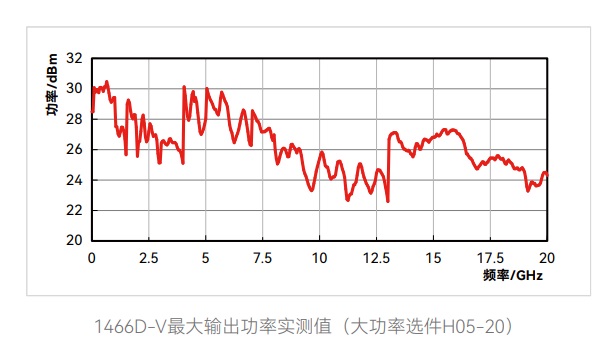

  1466-V係列信號發生器最大輸出功率測量值：5GHz為+27dBm，20GHz為+24dBm， 30GHz為+25dBm，60GHz為+22dBm。最小輸出功率-150dBm（可設置），動態範圍超過170dB。具有優異的功率準確度指標，典型值<0.5dB（20GHz以下）。

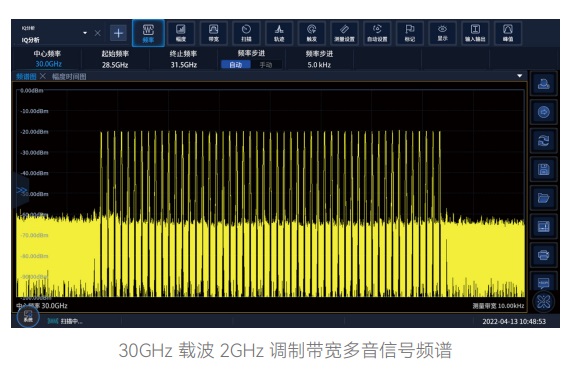

• 2GHz射頻調製帶寬，輕鬆麵對寬帶測試挑戰

  1466-V係列信號發生器能夠提供最大2GHz射頻調製帶寬，根據不同應用場景，支持500MHz、1GHz、2GHz帶寬靈活選配，使用外部寬帶基帶信號輸入時射頻調製帶寬高達5GHz。無論現在的5G通信還是未來的6G通信，出眾的調製帶寬性能可輕鬆麵對測試挑戰。






• 優異的矢量調製精度，勝任通信設備標定與測試

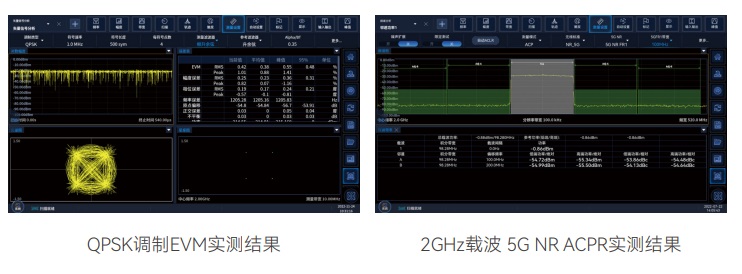

  1466-V係列信號發生器具備優異的矢量調製精度，QPSK調製EVM測量值0.4%（2GHz載波）。具有優良的鄰道功率比，5GNR ACPR＜-55dBc@2GHz載波，＜-45dBc@42.5GHz載波。能夠勝任通信設備研發中的性能評估及產線中的通信設備性能檢測。

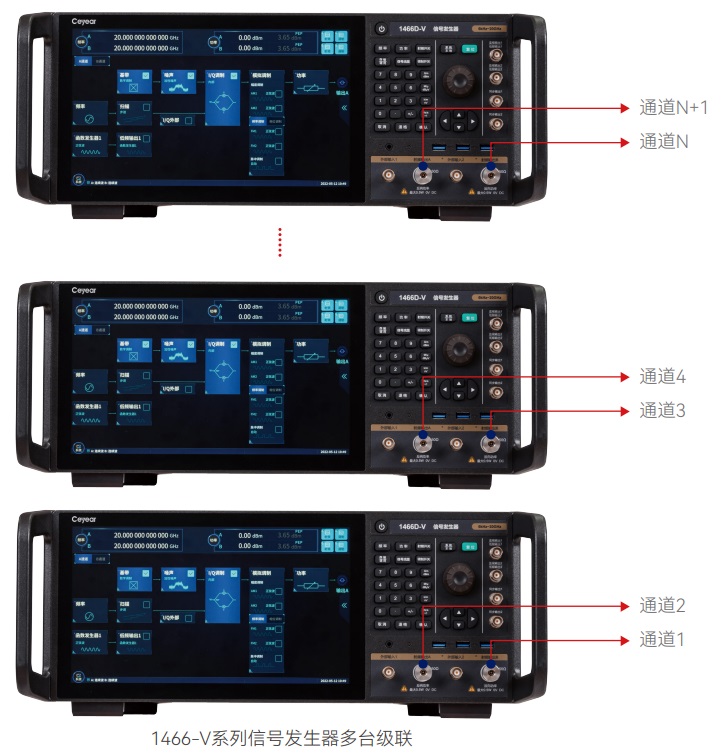

• 多機級聯，實現多源相參激勵

  支持多機級聯，可為MIMO、波束賦形、信號分集測試提供解決方案。

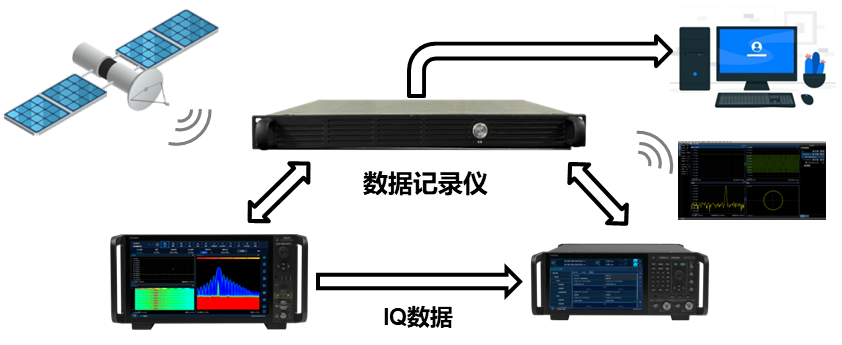

• 高速數據回放（光口）

  支持基於高速數據（光口）的數據記錄儀連接，搭建采集記錄與回放係統。

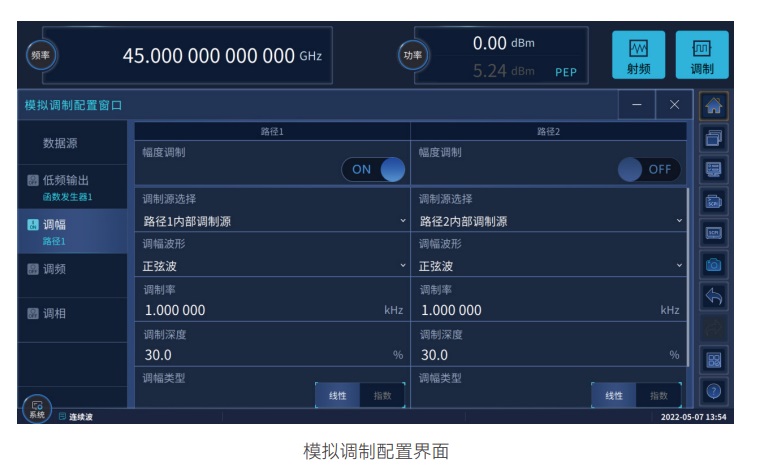

• 齊全的模擬調製

  支持幅度調製、頻率調製、相位調製及脈衝調製。具備雙脈衝、脈衝串、重頻參差、重頻抖動、重頻滑變等複雜脈衝調製功能。

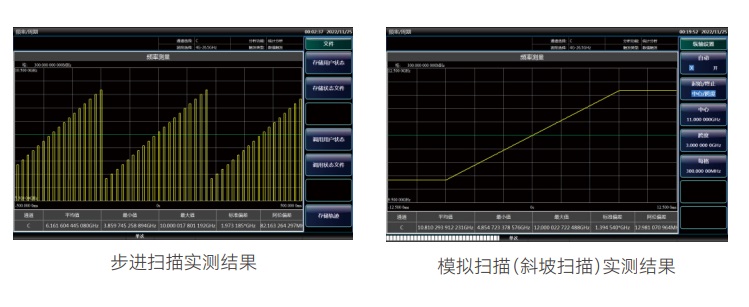

• 多樣式掃描功能

  支持步進掃描、列表掃描、模擬掃描（斜坡掃描）、功率掃描功能。

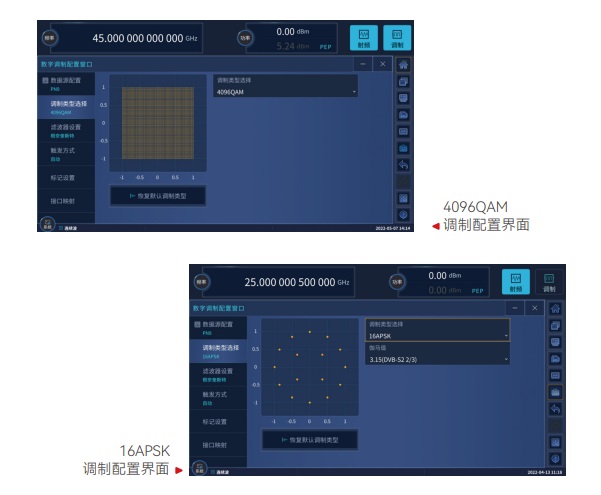

• 全麵的標準數字調製樣式

  多達30多種數字標準調製信號（PSK、FSK、QAM、APSK）的產生，囊括了數字通信所有重要頻段和調製樣式。

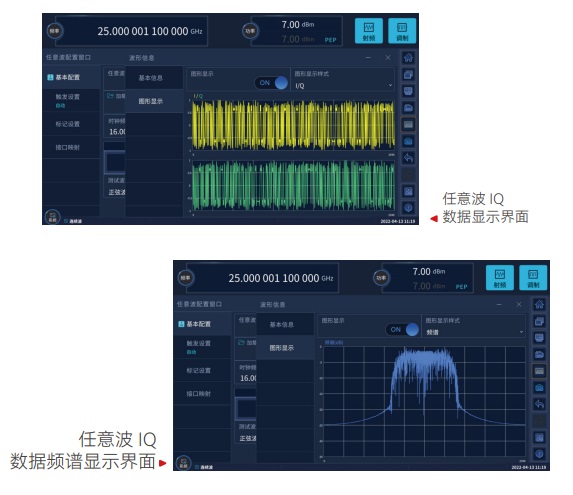

• 任意波播放

  支持用戶自定義任意波數據變采樣率播放功能。配合便捷基帶預覽功能方便您第一時間在時域和頻域驗證數據的正確性。

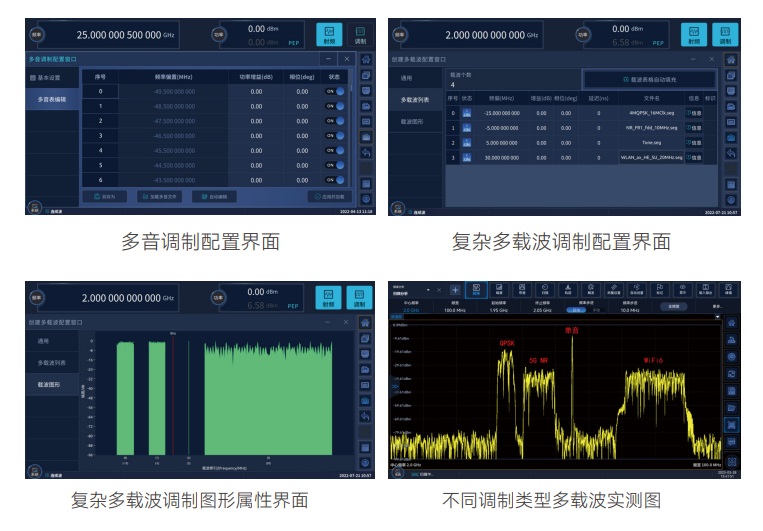

• 多載波

  支持連續波多音及複雜多載波調製功能，讓複雜信號場景構建變得輕鬆。

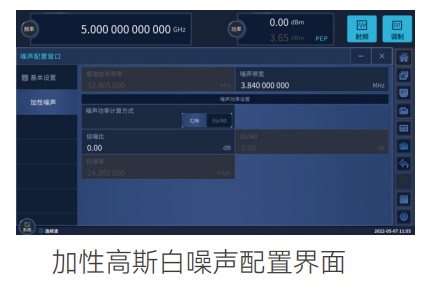

• 多類型加噪

  支持純噪聲、加性高斯噪聲、連續波幹擾等加噪功能。

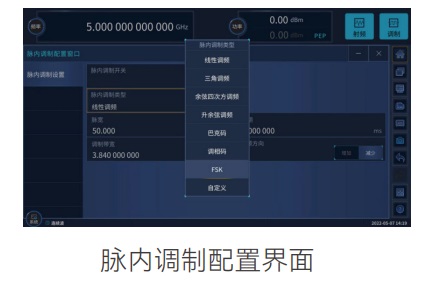

• 脈內調製

  支持包括線性調頻、巴克碼、調相碼等多類型脈內調製。



• 實時衰落模擬

  最大衰落路徑20條，支持純多普勒、瑞利、萊斯、瑞利+對數正態等衰落類型，支持預設衰落場景模式，可模擬3GPP定義的衰落信道模型。



• 基帶功率掃描

  基於數字基帶的功率掃描信號與傳統功率掃描信號相比，具有幅度線性度高、掃描速度快、精度高、射頻輸出功率40-50dB動態範圍，支持射頻消隱、預掃描、上升時間、下降時間靈活定製，支持掃描過程標記輸出等特點，可支持百納秒級別的快速掃描。基帶功率掃描產生的信號的主要應用領域是放大器測試。

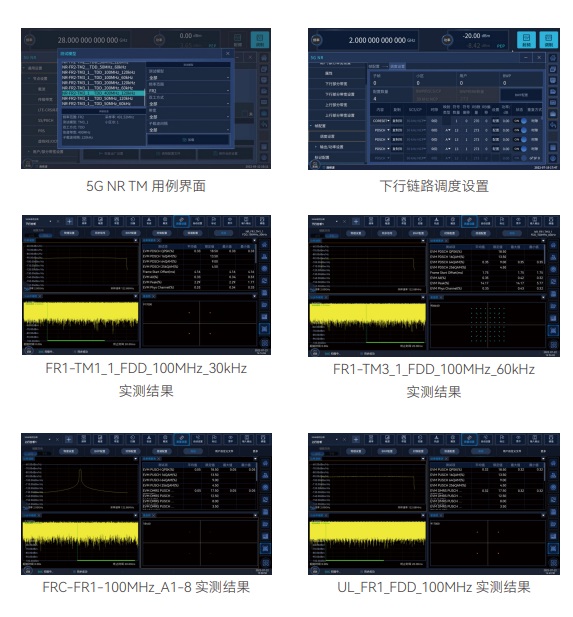

• 移動通信信號模擬

  麵向移動通信基站或終端研製和生產，以及移動通信設備入網驗證和核準中必須的射頻一致性測試，支持任意波播放和內嵌軟件一鍵實時模擬標準協議信號，內嵌軟件包含5G NR（R17）、LTE、WCDMA、CDMA2000、GSM/EDGE標準協議選件，支持全量參數設置、載波聚合與跨載波調度（5G NR）、時頻資源顯示。












• WLAN信號模擬

  麵向無線通信終端研製、生產的測試，具備802.11a/b/g/n/ac/ax無線連接PPDU、MPDU、A-MPDU等信號模擬，支持由多個不同調製編碼方式的PPDU組成的物理幀塊信號模擬。

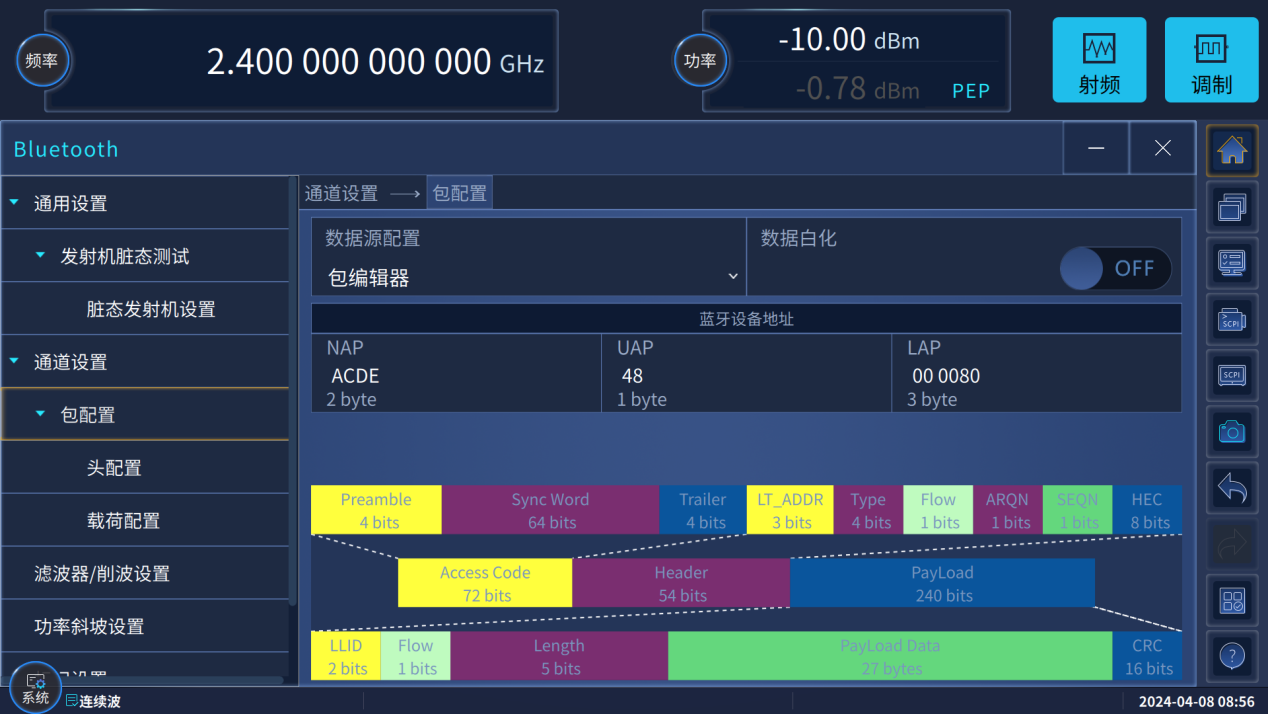

• 短距通信信號模擬

  麵向短距通信，支持藍牙信號、UWB、LoRa模擬選件，支持基本速率（BR）和增強速率（EDR）的藍牙信號模擬，提供三種傳輸模式ACL+EDR，SCO，eSCO+EDR；支持低功耗藍牙（LE）信號的模擬，支持“廣播”和“數據”兩種通道類型。支持HRP UWB，MB-OFDM UWB信號模擬，滿足終端設備、芯片研製、生產測試。






• 衛星通信信號模擬

  麵向衛星通信場景新應用，支持DVB-H/T/T2/S2/S2X以及衛星通信回傳通道場景擴展（DVB-RCS2）信號模擬選件，滿足衛星數字視頻廣播設備的研發、生產、入網測試核準等多種測試激勵需求。配合5G NR、OFDM選件，可支持物理層共存場景模擬。同時具備5G蜂窩及DVB衛星信號物理層參數配置的波形定義，在協議改進和優化階段尤為重要。OFDM信號模擬選件支持靈活的參數配置，可用於各種基於OFDM調製的係統性能測試和驗證，以及基於OFDM技術的新係統研發。






• 衛星導航信號模擬

  麵向衛星導航定位模組核心模塊測試，支持GPS/BD等星座典型頻段的信號仿真輸出，支持GNSS接收靈敏度測試、首次定位時間測試, 支持單星座導航、多星座導航模式；最大可見星數12顆，最大模擬信道數目：12個。可調節配置可見衛星數量，能夠模擬靜態、動態載體的運動特性、仿真生成用戶運動軌跡。

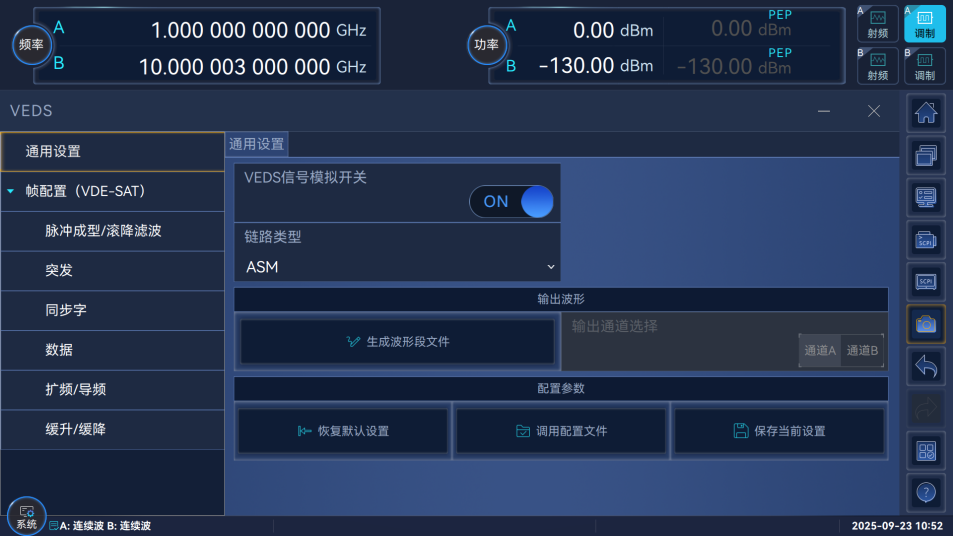

• 麵向船舶、飛機的識別監視信號模擬

  支持VHF海上移動頻段中自動識別係統AIS，應用特定消息ASM、甚高頻數據交換係統VDE（VDE-TER、VDE-SAT）信號模擬。支持ADS-B衛星導航的航空監視係統信號模擬，可模擬空中位置消息、航空器識別消息、場麵位置消息、記載速度消息。支持ACARS飛機通信尋址與報告係統信號模擬。






• 雷達信號模擬

  1466-V係列信號發生器結合雷達信號模擬選件1466-S50可以模擬多種雷達信號，可產生具有脈內調製的脈衝串雷達信號，可模擬脈衝重頻雷達信號，可設置脈衝的包絡形狀。脈內調製方式包括線性調頻、非線性調頻、三角調頻、BPSK、QPSK、巴克碼等。重頻類型包括重頻參差、重頻抖動、重頻滑變、重頻跳動。脈衝包絡主要包括矩形、梯形、升餘弦、根升餘弦、指數等。






• 雷達場景信號模擬

  1466-V係列信號發生器結合雷達場景模擬軟件選件1466-S55-01/02/03/04可以將標準儀表變成靈活多變的複雜電磁環境信號模擬器，實現將外場的電磁環境試驗搬到實驗室內。

  雷達場景模擬軟件選件1466-S55-01/02/03/04能夠通過對相關特性參數的設置，完成對大場景多雷達動態電磁環境信號的仿真模擬，並通過網絡接口驅動單台/多台信號發生器實現雷達輻射信號的模擬產生，用於滿足用戶對雷達輻射信號環境構建和陣列接收設備內場半實物仿真模擬測試的相關需求。

  雷達場景模擬軟件可以構建用戶所需的多平台多雷達多接收動態電磁場景，應用雷達信號空間傳播算法計算從輻射源天線到達接收端各個接收天線口麵的信號載波頻率、脈衝到達時間、脈衝寬度、脈衝幅度、多普勒頻移等多種信號特征。

  雷達場景模擬-基礎功能選件1466-S55-01通過多層次的參數編輯，提供常規雷達輻射電磁環境信號仿真功能。實現包括天線掃描（圓周、圓錐、螺旋、跟蹤等）、天線方向圖（辛克、高斯、自定義等）、脈寬/周期的參差和抖動等在內的多製式信號建模。

  雷達場景模擬-複雜信號模擬功能選件 1466-S55-02提供全麵逼真的雷達信號脈內調製樣式、相控陣天線掃描類型等的配置參數，實現包括脈內調製（線性調頻、PSK、FSK等）、相控陣天線掃描（雙向柵掃等）、天線極化（水平、垂直等）等在內的複雜雷達信號模擬。

  雷達場景模擬-動態場景模擬功能選件1466-S55-03通過對多類型收發平台包括坐標係、位置、速度、偏航角、俯仰角、橫滾角等在內的路點參數的設置，實現對收發平台運動屬性與姿態屬性的定義。應用雷達信號空間傳播算法，精確模擬雷達輻射源的到達時間、信號頻率等特征，實現多雷達動態場景的模擬與仿真；並提供仿真場景推演、脈衝發生情況統計等多域可視化關聯顯示。




  雷達場景模擬-到達角模擬功能選件1466-S55-04通過對被測設備接收通道相關參數的設置，根據雷達信號傳播模型，改變各接收通道接收信號的時間延遲、接收功率、多普勒頻移、相位等屬性，通過衝突優化算法，為各信號發生器提供相應的相參雷達脈衝描述字（PDW）序列，實現對多通道相參雷達到達信號的仿真模擬。






• 可觸控圖形引導交互

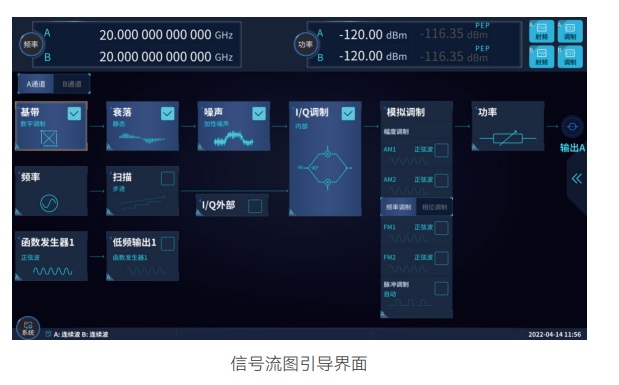

  采用11.6吋高分辨率觸摸屏，清晰展現主要參數及儀表狀態信息，配合信號流圖引導界麵，讓顯示更直觀，交互更友好。

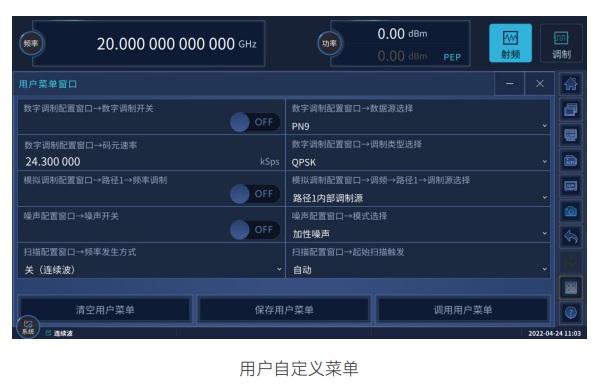

• 用戶操控界麵靈活編輯

  支持用戶自定義菜單，根據測試習慣，量身定製個性化用戶操控界麵，實現一個窗口內的多功能操作，避免菜單過深、反複查找的困擾。

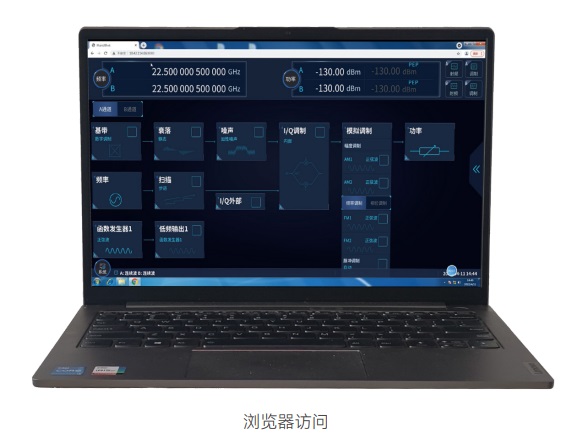

• 支持跨平台客戶端操控

  跨平台客戶端及瀏覽器訪問操控。支持多個客戶端同時連結，儀器工作狀態同步刷新。支持移動設備的Web瀏覽器訪問控製。

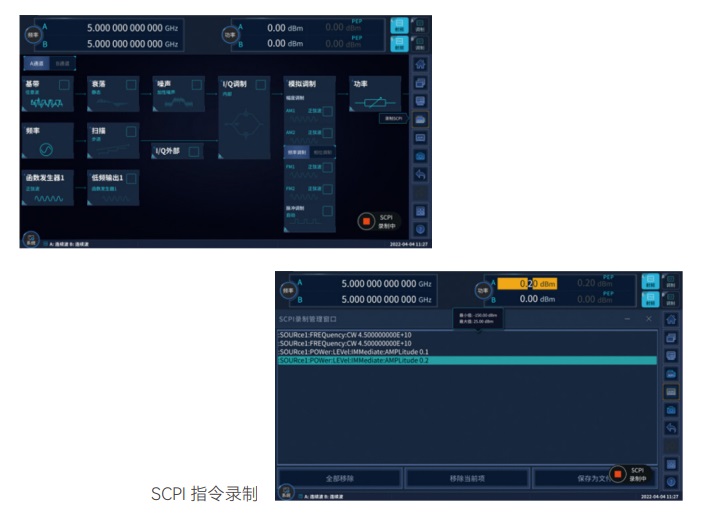

• SCPI指令同步錄製，腳本一鍵生成

  不僅可以一鍵導出錄製的SCPI指令，還能自動生成VS（C++、C#）、Qt、Matlab、LabView程控示例工程，讓程控更簡單。
