產品綜述

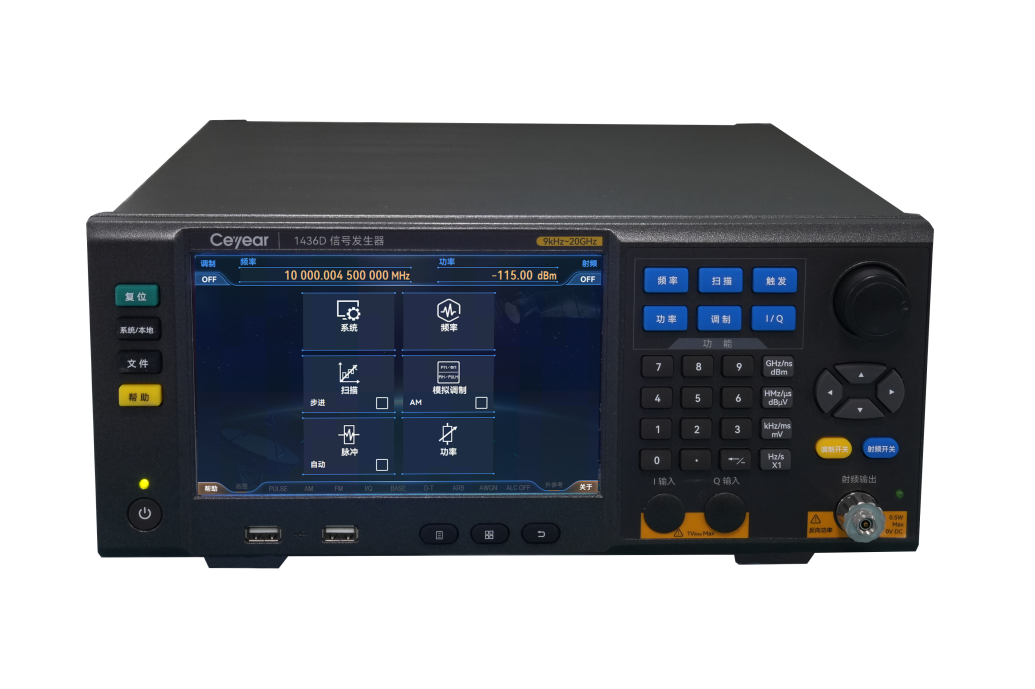

1436係列信號發生器基於創新的技術實現了性能、經濟性和體積重量的平衡設計。具有優良的頻譜純度，單邊帶相位噪聲1GHz載波@10kHz頻偏達到-136dBc/Hz，10GHz載波@10kHz頻偏達到-120dBc/Hz；具有高功率輸出和大動態範圍，最大輸出功率可達20dBm@20GHz，動態範圍大於150dB；可實現快速頻率切換，頻率切換時間1ms，縮短測試時間提高測試效率，滿足海量數據測試需求；具有性能優異的模擬調製、脈衝調製功能。采用先進的頻率合成和射頻通道信號處理技術，獲得高性能的同時降低了成本。具有7寸高靈敏度觸摸LED屏，同時支持觸摸屏、麵板按鍵、旋轉按鈕、外接鼠標鍵盤等多種操作方式，操作體驗全麵升級。3U便攜式機箱結構，體積小重量輕，便於攜帶。1436係列信號發生器既可以滿足研發階段對性能測試的需求，也可以滿足生產階段對高效率測試的需求。
功能特點
-

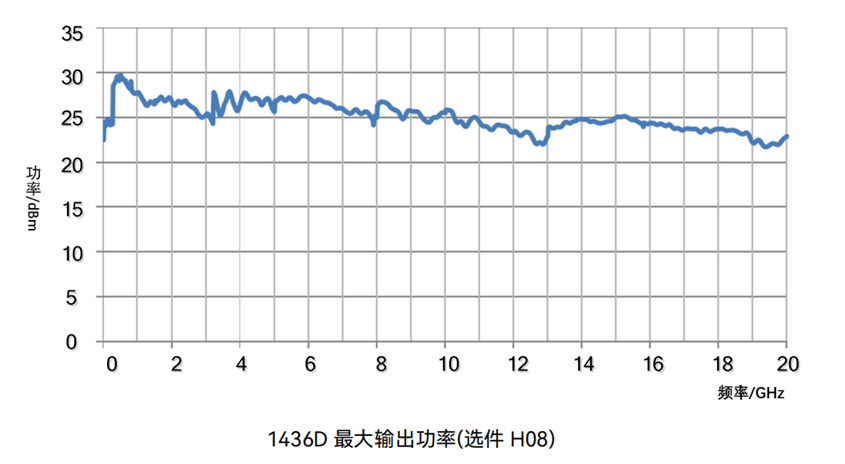

高輸出功率
通過選配H08大功率輸出選件，1436A/B/C/D全頻段功率實測值均在20dBm以上；1436F全頻段功率實測值在17dBm以上，30GHz~40GHz頻段內功率實測值在20dBm以上。在需要大功率激勵信號的測試場合，使用1436無需外接放大器，即可得到所需測試信號。
-
快速頻率切換
1436可在全頻段內實現快速頻率切換，實測頻率切換時間0.67ms，可滿足高速測試需求。
-

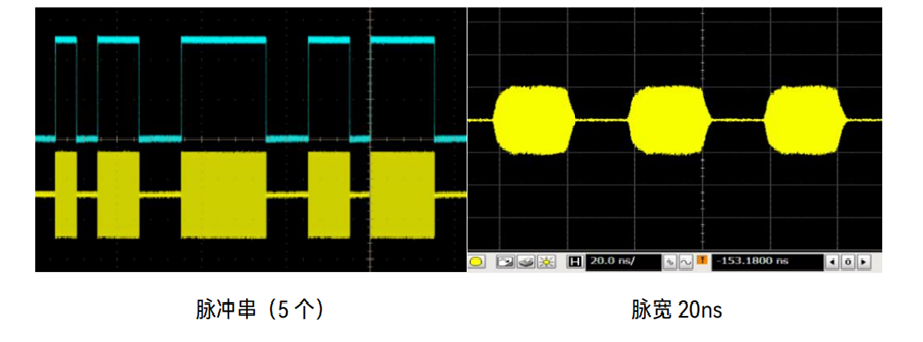

高性能脈衝調製
脈衝開關比大於80dB，上升下降時間小於10ns，選用窄脈衝選件H04，最小脈寬20ns，脈寬範圍20ns～42s-10ns，步進10ns，支持門控、外部等多種觸發方式。
-
內置多功能函數發生器
多功能函數發生器由7個波形發生器組成，用於產生AM/FM/ΦM的調製信號和低頻輸出信號。2個波形發生器可以通過內部相加生成雙音調製信號，用於AM/FM/ΦM。這7個波形發生器中包含有2個標準函數發生器、1個雙函數發生器、1個掃描函數發生器、2個噪聲發生器和1個直流發生器，直流發生器產生直流電平，僅能用於低頻輸出，波形發生器正弦波頻率範圍0.1Hz～10MHz，三角波、方波、鋸齒波、脈衝的頻率範圍0.1Hz至1MHz，頻率分辨率0.1Hz。
-
寬頻率覆蓋
1436A/B/C/D/F信號發生器的頻率範圍為250kHz～3GHz/6GHz/12GHz/20GHz/40GHz，係列化最低頻率均低至250kHz，最高頻率高達40GHz，可滿足寬頻段測試需求。
優良的單邊帶相位噪聲
1436係列信號發生器提供兩檔相位噪聲供用戶選擇，標配單邊帶相位噪聲實測-101dBc/Hz（10GHz@10kHz），選用低相位噪聲選件，單邊帶相位噪聲低至-120dBc/Hz（10GHz@10kHz）。用戶可根據實際需求選擇相位噪聲檔，實現較高性價比。
體積小重量輕
采用3U高便攜式機箱設計，重量和體積相比台式儀器大大減小，全係列最重機型10.9kg，最輕機型7.4kg。
高靈敏度LED觸屏
7寸寬LED顯示器，800×480像素分辨率，清晰地展現儀器狀態信息，電容屏配合量身定製的窗口界麵，觸控靈敏準確。除了觸屏，還可以通過麵板按鍵、帶回車功能的旋轉按鈕、USB接口外接鍵盤鼠標等方式對儀器進行操作，方便快捷任您選擇。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
