產品綜述

4141係列信號源分析儀采用雙通道互相關技術，具備優異的相位噪聲、幅度噪聲和基帶噪聲測量能力，同時具備瞬態測量、頻譜監測、頻率功率測量等多種測量功能，具有頻率覆蓋範圍寬、動態範圍大、靈敏度高、測量準確度高等優點，一台設備即可完成信號源的綜合性能評估。可廣泛應用於電子設備中信號源多項參數的測試，是科研、生產、計量過程中重要的儀器設備。


功能特點

  • 多維度解析信號特征

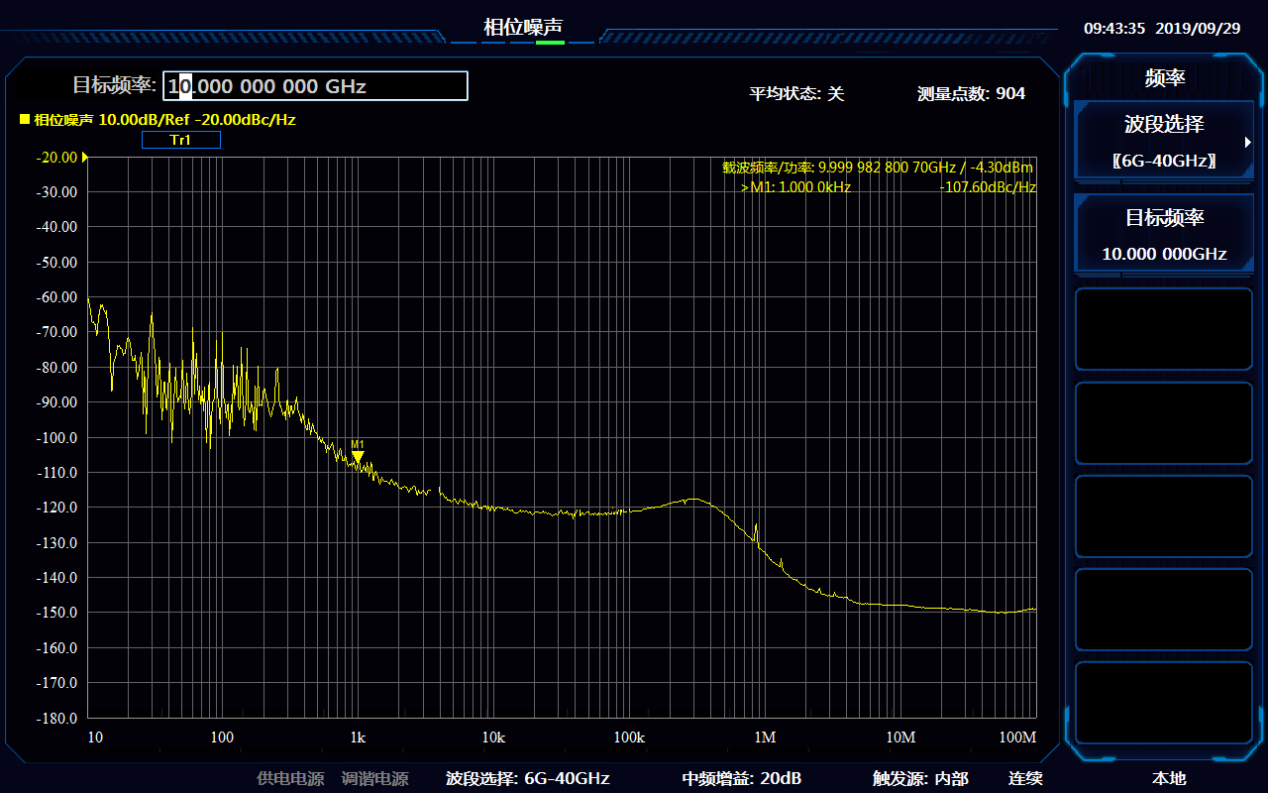

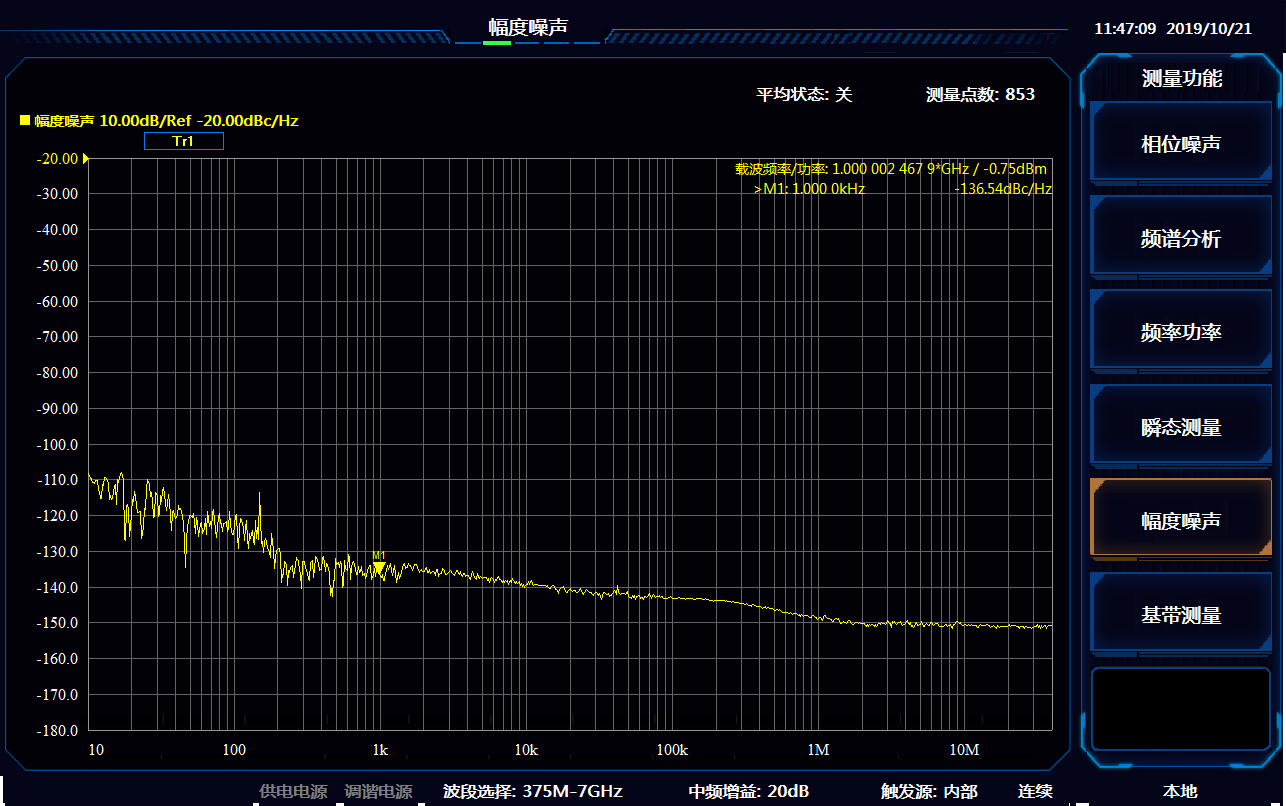

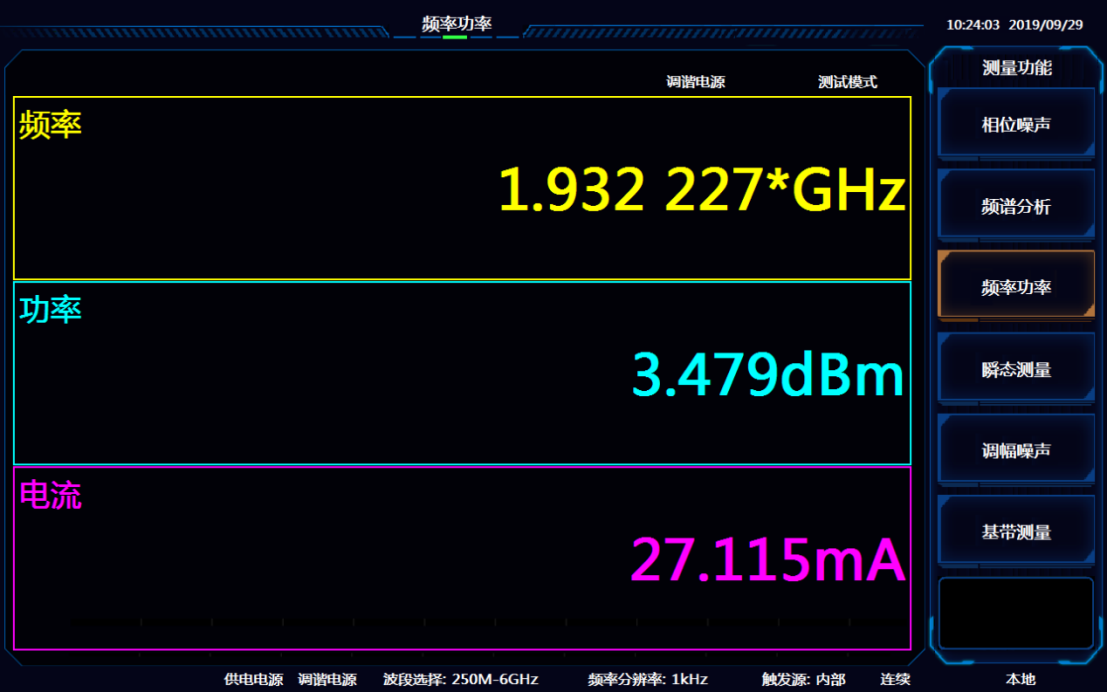

    4141係列信號源分析儀具有豐富的測量功能，可以測量信號的相位噪聲、幅度噪聲、頻率功率，並對信號進行頻譜監測。

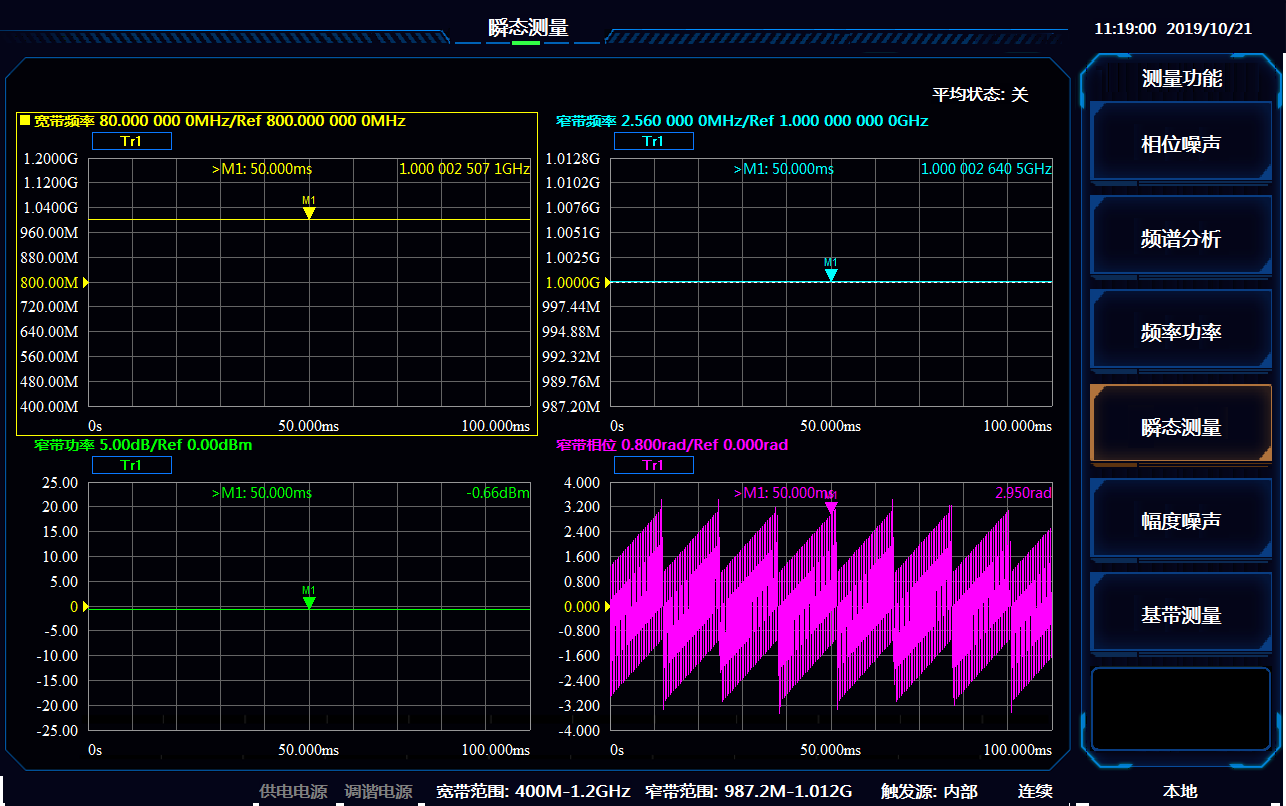

  • 瞬態測量功能，在調製域解析跳頻信號特征

    4141係列信號源分析儀支持兩種高速無死區的頻率測量模式，可以對跳頻、捷變頻和線性調頻等信號進行測量。寬帶模式可以測量頻率相對於時間的變化規律；窄帶模式可以測量功率相對於時間、頻率相對於時間、相位相對於時間的變化規律。


  • 測量信號動態範圍大

    4141係列信號源分析儀內部采用高精度功率計探頭測量輸入信號功率，並應用35dB程控衰減器調節輸入信號功率，功率範圍達到正負20dBm；可以滿足大動態範圍的測試需求。


  • 具有超低噪聲直流電源輸出，可以描述VCO等頻綜器件的特性

    4141係列信號源分析儀可以輸出兩路超低噪聲直流電源，一路作為供電電源，一路作為調諧電源，可以用來測量VCO器件特性。支持電壓掃描輸出，可以描述VCO器件輸出頻率隨調諧電壓的變化曲線；輸出信號功率隨調諧電壓的變化規律。


  • 基帶噪聲測量功能，細致表征電源紋波特征

    隨著設計的不斷優化，電源噪聲越來越引起人們的重視，電源噪聲會調製到輸出信號上，產生不必要的雜散和交調信號。4141係列信號源分析儀可以從容刻畫儀器各路電源的1Hz 到100MHz處的噪聲情況，有助於我們對電路優化做出正確判斷。


  • 豐富的接口功能

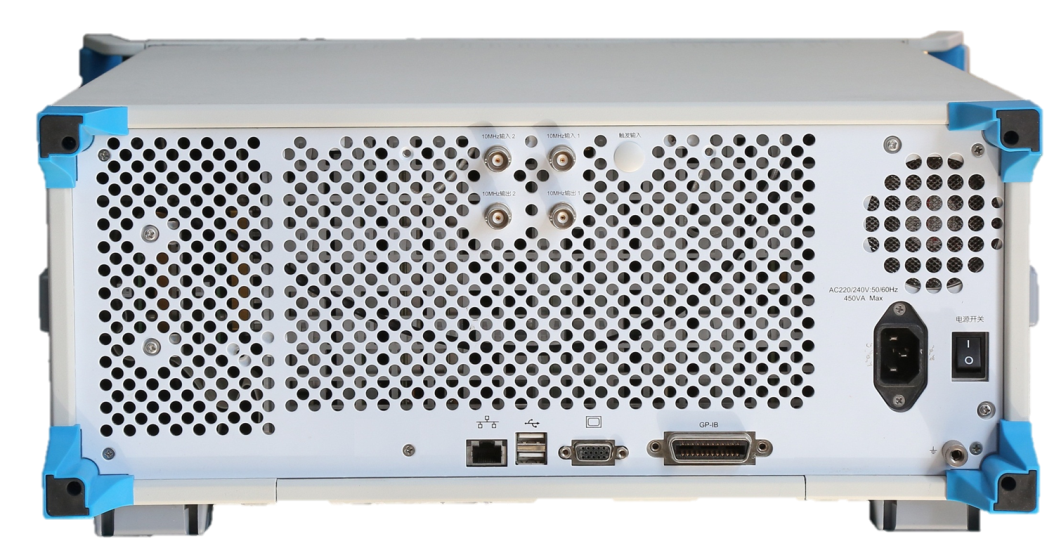

    4141係列信號源分析儀提供了LAN、GPIB、USB等多種外部接口，方便用戶實現遠程控製和擴展外設。


  • 寬屏彩色液晶顯示

    標配8.4英寸、170度視角、高亮度、高分辨率液晶顯示器。用戶還可以通過VGA外接大屏幕顯示器。


可拖動左右查看列表全部

型號

重量

功耗

溫度範圍

掃描模式

掃描駐留時間

對比

產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件

主機型號

  • 4141B 信號源分析儀

    1

  • 4141E 信號源分析儀

    1

  • 4141F 信號源分析儀

    1

下一步
