網絡分析儀是微波毫米波測量儀器之重要門類之一,被應用於各類整機、係統及部件、元器件的測試中,主要用於被測網絡散射S參數測試,能夠精確測量微波網絡的幅頻特性、相頻特性和群時延特性。電科8x8x在线免费视频長期以來致力於先進網絡分析技術研究和產品開發,網絡分析儀產品覆蓋射頻、微波、毫米波和太赫茲波段,具有係統動態範圍大、跡線噪聲低和測試精度高等特點,提供高性能多功能、經濟型、手持式等網絡分析測試解決方案。 相關產品類型涵蓋高性能多功能矢量網絡分析儀、經濟型矢量網絡分析儀、天線與傳輸線分析儀、天饋線測試儀、S參數測試模塊、機械校準件、電子校準件等。

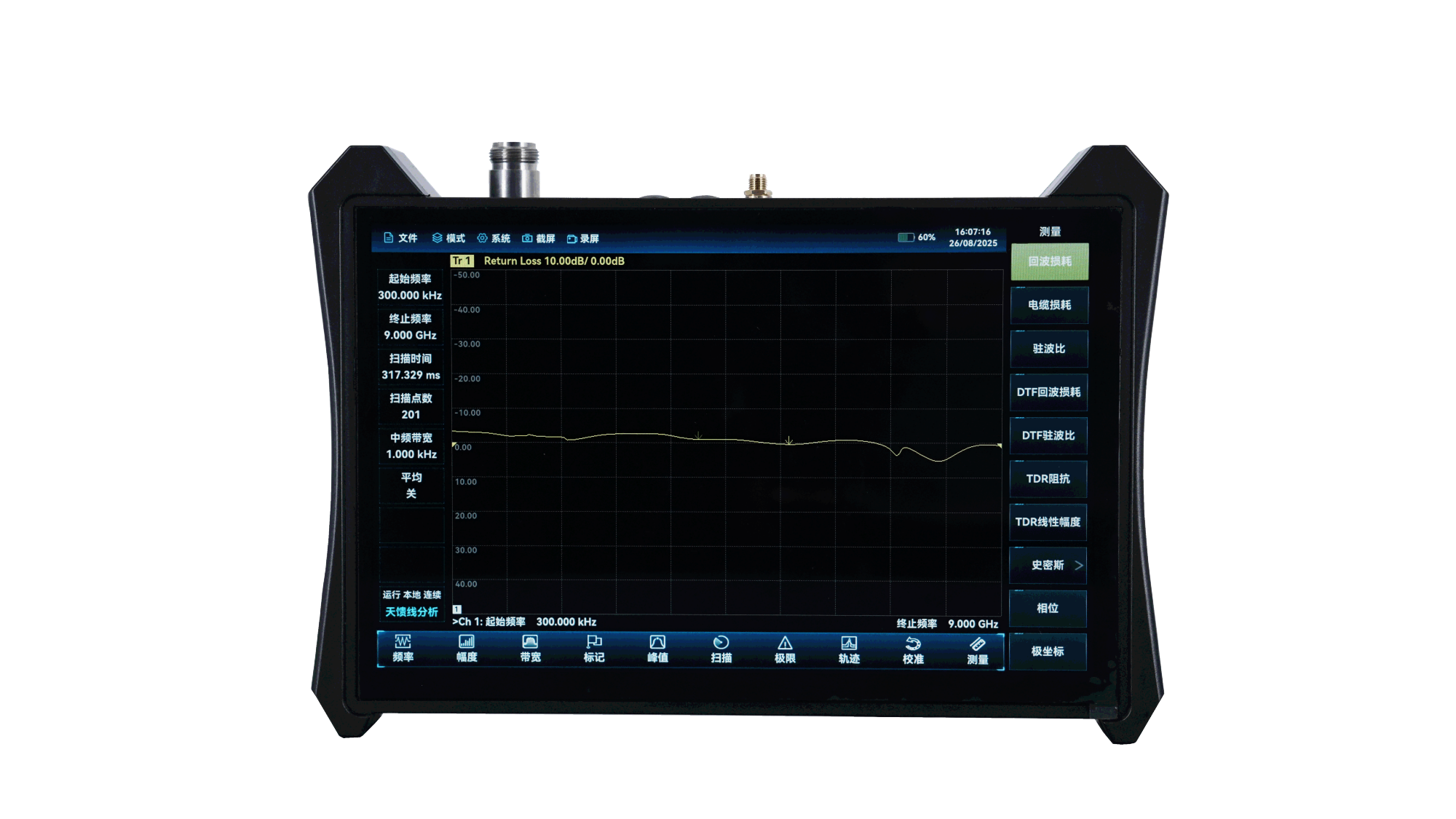

Ceyear 3681天饋線測試儀產品頻率範圍覆蓋300kHz~9GHz,具有線纜損耗、駐波比、回波損耗等參數的測試功能,可利用故障定位-駐波比或故障定位-回波損耗功能對細小的問題進行定位,從而杜絕故障隱患。

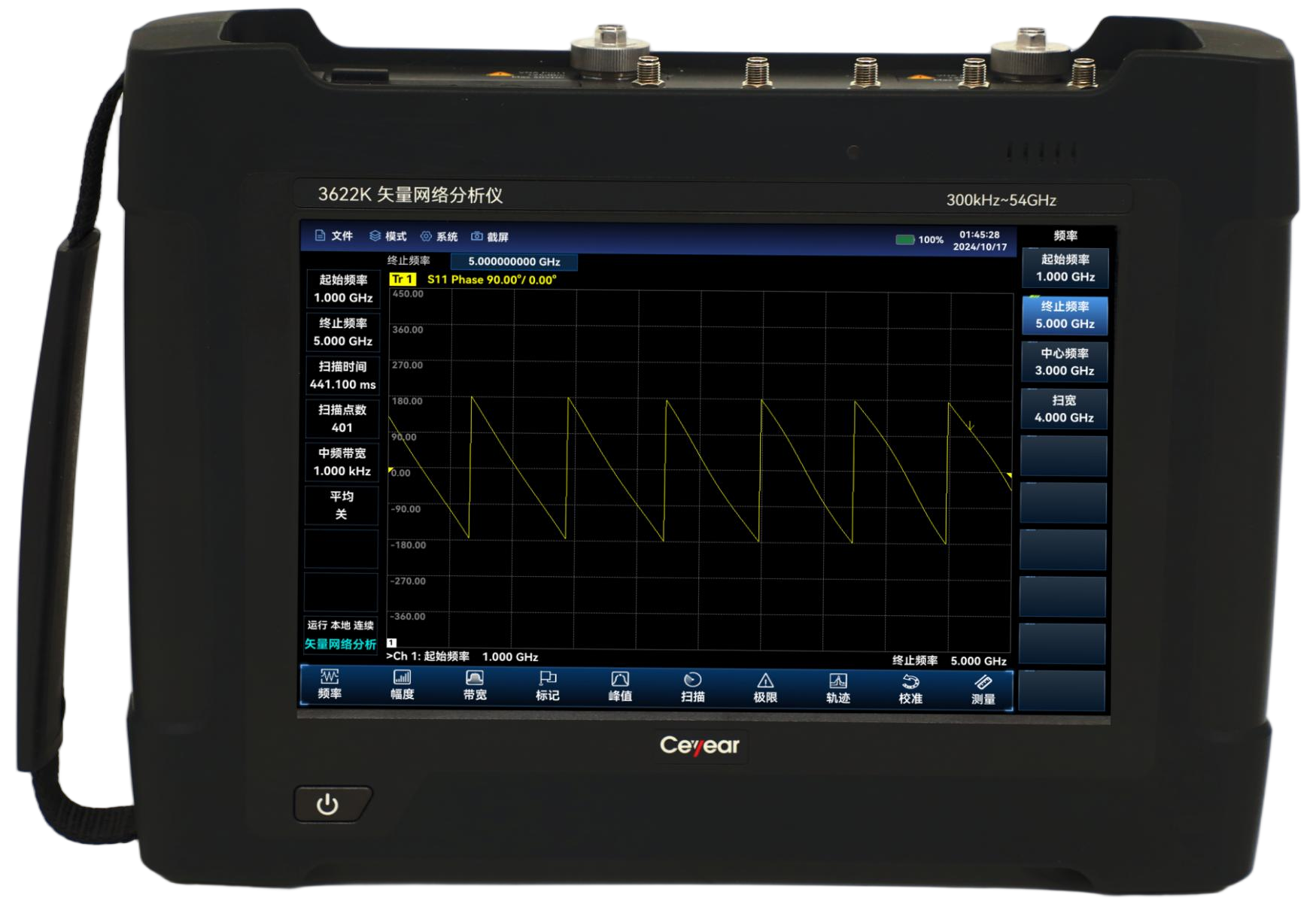

Ceyear 3622 矢量網絡分析儀係列化產 品頻率範圍覆蓋 300kHz~54GHz,具有多項測試功能,具有體積小、 重量輕、環境適應性強、供電靈活、操控 方便等特點。

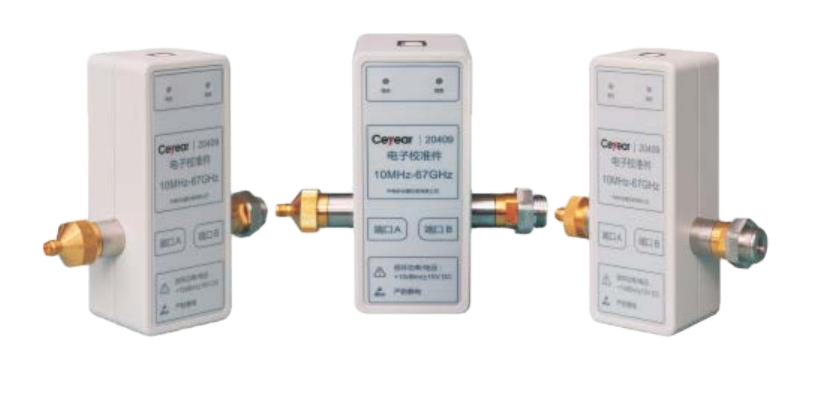

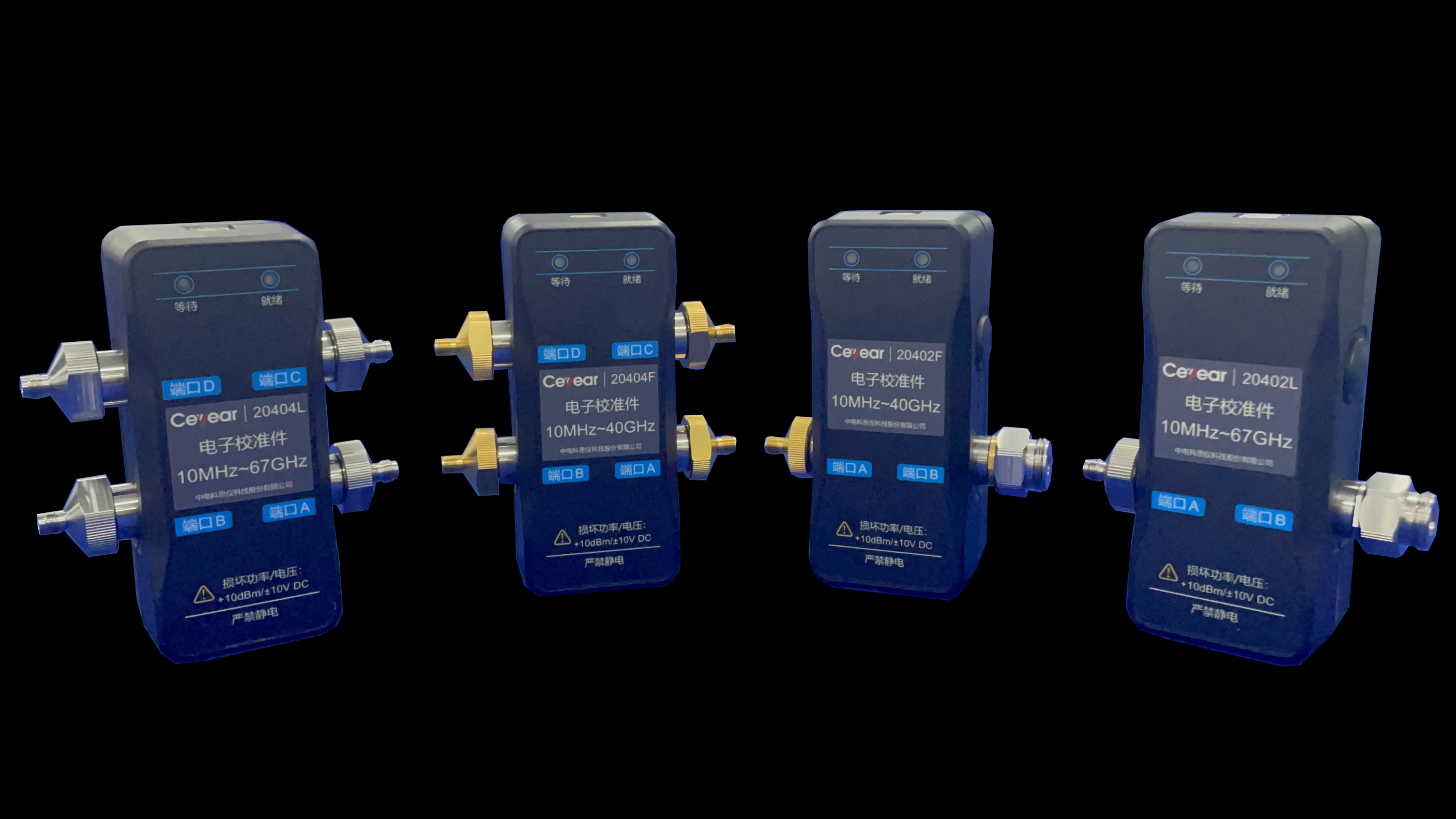

20402/20404係列電子校準件起始頻率為10MHz,部分型號可起始至100kHz,上限頻率拓展至18/26.5/40/50/67GHz,均(jun1)配置雙/四端口,共計十款。產品設計輕巧流暢、耐磨防滑、握持感舒適,支持N型/3.5mm/2.92mm/2.4mm/1.85mm等都多種連接方式。全係列電子校準件具有頻帶寬、精度高、智能校準等特點,支持多應用場景應用,操作簡單、快捷便利,極大降低測試與維修成本。
巔峰之作,輕鬆應對複雜測試挑戰

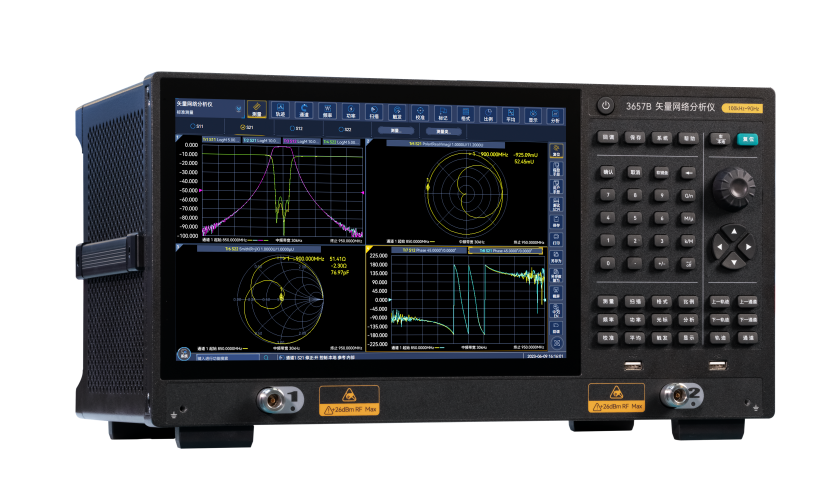

3657係列矢量網絡分析儀適用於無線通信、有線電視、教育及汽車電子等領域,可用於對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。
672係列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式,內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式,外配USB、LAN、GPIB、VGA等多種標準接口,除具有傳統矢量網絡分析儀的全部測量功能外,還可以通過配置功能選件進行混頻器/變頻器、增益壓縮二維掃描以及脈衝狀態下S參數的多功能綜合參數測試,能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。該產品可廣泛應用於發射/接收(T/R)模塊測量、介質材料特性測量、微波脈衝特性測量和光電特性測量等領域,是雷達、通信、導航等係統的科研、生產過程中必不可少的測試設備。

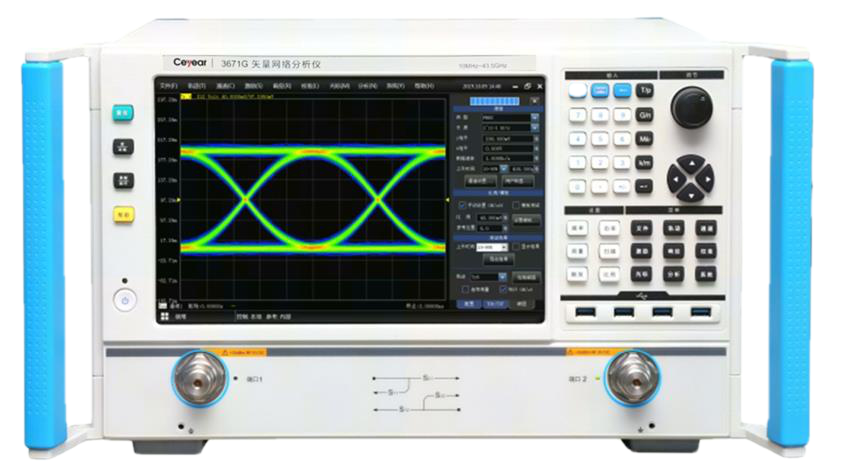

3671係列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式,內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式,外配USB、LAN、GPIB、VGA、HDMI等多種標準接口,能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。3671係列矢量網絡分析儀保留了高端矢量網絡分析儀的特征,包括性能指標、儀器外觀、顯示效果、軟件界麵方麵,同時控製儀器的體積、重量、風噪,為用戶營造良好的使用體驗。該產品可廣泛應用於通信、導航等領域,是相關產品研發和生產過程中必不可少的測試設備。
3656係列矢量網絡分析儀適用於無線通信、有線電視、教育及汽車電子等領域,可用於對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。

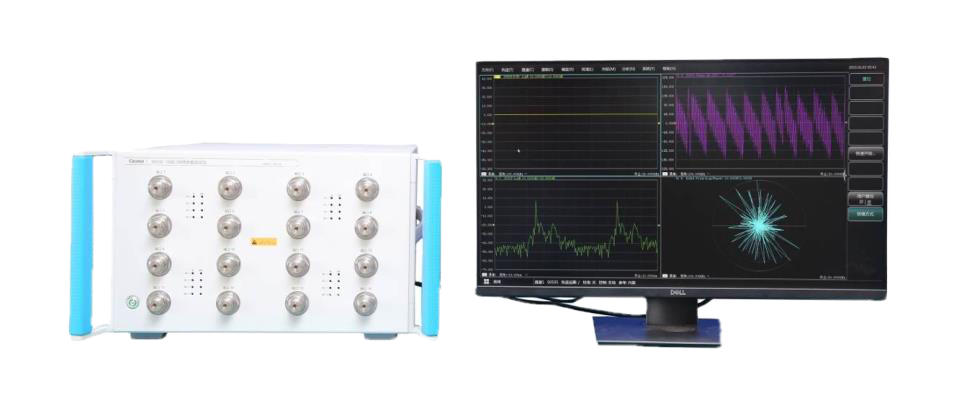

3650B/C/D多端口矢量網絡分析儀是我公司新推出的網絡參數測試類產品,基於本公司3671係列平台研發,一體化、測試速度快、無機械開關壽命問題。
2040X係列電子校準件包括20402/20403/20404/20405/20409五種型號,覆蓋頻段300kHz~18GHz/10MHz~26.5GHz/10MHz~50GHz/10MHz~20GHz/10MHz~67GHz, 接口形式包括N型兩端口/3.5mm兩端口/2.4mm兩端口/3.5mm四端口/1.85mm兩端口,采用USB接口通信和供電,適用於3672係列、3671係列、3656係列矢量網絡分析儀的校準與誤差修正,並兼容安捷倫ENA和PNA係列矢量網絡分析儀。

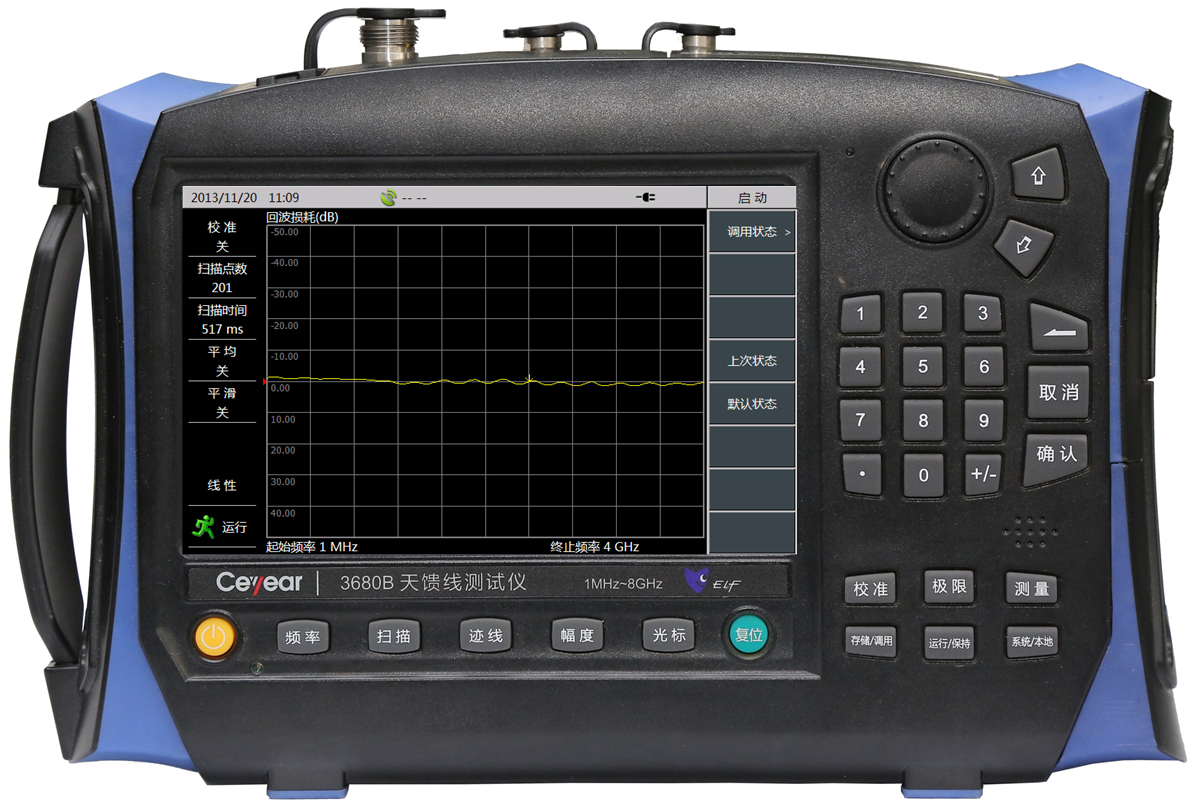

3680A/B天饋線測試儀采用了先進的射頻電路與數字電路混合集成設計技術、寬帶基波混頻技術、數字化中頻處理技術、智能電源管理技術等新技術;具有測量速度快、測量精度高、體積小、重量輕、可電池供電、支持觸摸屏操作、背光亮度可自動調節等優點,可對駐波比、回波損耗、特性阻抗和相位進行測試,對故障點定位。
